전원 공급 장치의 피크 홀드 기능 사용법을 알려주세요.

Question

Accepted Answer

전원 공급 장치의 피크 홀드 기능 사용법을 알려주세요.

피크 홀드 기능은 출력 전류의 최대값을 피크 홀드 전류로 저장하는 기능입니다.
(부하의 돌입 전류를 측정할 수 없으니 주의하십시오.)
계측 상세 내용 및 리셋 방법은 아래를 참조하십시오.

【1 】 형식 S8VK-X 시리즈　
【2】형식 S8VS 시리즈 표시 모니터 포함

■ 피크 홀드 전류값 측정이 가능한 파워 서플라이

시리즈		표시	통신
			이더넷		Modbus TCP
			CIP 메시지	태그 데이터 링크	Modbus TCP
형식 S8VK-X	디스플레이 모니터 포함	○	○ 읽기/쓰기	● 읽기	○ 읽기/쓰기
형식 S8VK-X	디스플레이 모니터 없음	Ｘ	○ 읽기/쓰기	● 읽기	○ 읽기/쓰기
형식 S8VS	디스플레이 모니터 포함	○	Ｘ	X	X
형식 S8VS	디스플레이 모니터 없음	Ｘ	Ｘ	Ｘ	X

【1 】형식 S8VK-X 시리즈

● 피크 홀드 전류 측정에 관하여

출력 전류의 최대값(5ms 간 평균값)을 피크 홀드 전류로 저장합니다.
과전류 보호 기능으로 인해 출력 전류에 제한이 걸리므로, 검출 가능한 전류의 상한은 과전류 보호 동작점입니다. ( 과전류 보호 기능에 대해서는 해당 FAQ를 참조하십시오.)
전원 투입 직후 약 3초간은 측정하지 않습니다. 전원 기동 약 3초 후에 측정을 시작합니다.

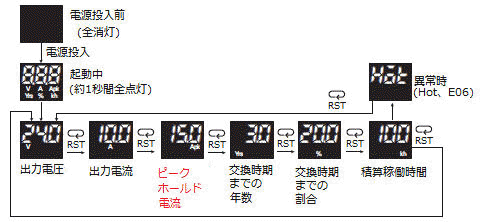

● 표시 전환(디스플레이 모니터 장착 모델만 해당)

　　　・공장 출하 시에는 출력 전압 표시로 기동합니다. 이후에는 입력 전원 차단 전 상태로 기동합니다.

● 피크 홀드 전류 리셋

피크 홀드 전류 값은 전원을 OFF해도 기억합니다. 0으로 하려면 리셋이 필요합니다.
〔리셋 방법〕
① 통신(Ethernet/IP의 CIP 메시지 또는 Modbus/TCP)으로 쓰기 명령을 통해 리셋합니다.
② 리셋 키 조작으로 리셋합니다. (디스플레이 모니터 장착 모델만 해당)
피크 홀드 전류 표시 상태에서 리셋 키를 3초 이상 누르십시오.　　　　　　

●형식 S8VK-X 시리즈 대상 기종

연결 방식	표시 모니터	출력			형식	과전류 보호 동작점
연결 방식	표시 모니터	용량	전압	전류 (*1)	형식	과전류 보호 동작점
푸 시 유 이 ン Plus 끝 자 대 타 이 프	있음	90W	DC24V	3.75A ( - )	형식 S8VK-X09024A-EIP	정격 전류 101~110%
		120W		5A (6A)	형식 S8VK-X12024A-EIP	정격 전류 121~160%
		240W		10A (15A)	형식 S8VK-X24024A-EIP	정격 전류 151~165%
		480W		20A (30A)	형식 S8VK-X48024A-EIP	정격 전류 151~165%
	없음	30W	DC5V	5A (6A)	형식 S8VK-X03005-EIP	정격 전류 121~160%
		60W	DC12V	4.5A (5.4A)	형식 S8VK-X06012-EIP	정격 전류 121~160%
		60W	DC24V	2.5A (3A)	형식 S8VK-X06024-EIP	정격 전류 121~160%
		90W		3.75A ( - )	형식 S8VK-X09024-EIP	정격 전류 101~110%
		120W		5A (6A)	형식 S8VK-X12024-EIP	정격 전류 121~160%
		240W		10A (15A)	형식 S8VK-X24024-EIP	정격 전류 151~165%
		480W		20A (30A)	형식 S8VK-X48024-EIP	정격 전류 151~165%

*1 ( ) 안의 값은 최대 피크 전류 값입니다. 형식 S8VK-X09024A-EIP는 피크 전류 대응이 아닙니다.

【2】 형 식 S8VS 시리즈 표시 모니터 장착

● 피크 홀드 전류 측정 관련

피크 홀드 전류의 시간 폭은 20msec 이상입니다. 입력 전원 투입 직후 약 3초간은 측정하지 않습니다. 전원 기동 약 3초 후에 측정을 시작합니다. 과전류 보호 기능에 의해 출력 전류에 제한이 걸리기 때문에, 검출 가능한 전류의 상한은 과전류 보호 동작점(정격 전류의 105%)입니다.
과전류 보호 기능에 대해서는 해당 FAQ를 참조하십시오.

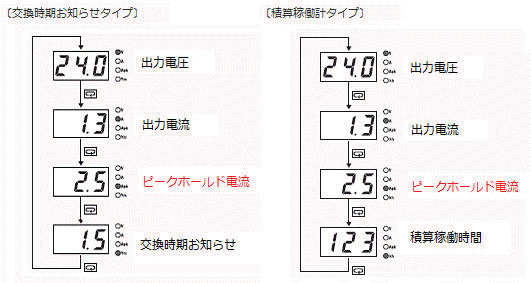

●표시 전환

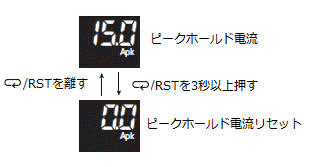

●피크 홀드 전류 리셋

피크 홀드 전류 값은 전원을 OFF해도 기억합니다.
리셋하려면 운전 레벨에서 키 조작이 필요합니다.

●대상 기종

연결 방식	출력			형식
연결 방식	용량	전압	전류	교체 시기 알림 유형	누적 가동계 타입
나사 끝 자대타 입	60W	DC24V	2.5A	형식 S8VS-06024A	형식 S8VS-06024B
	90W		3.75A	형 S8VS-09024A 형 S8VS-9024AS 형 S8VS-09024AP 형 S8VS-09024APS	형식 S8VS-09024BE 형 S8VS-09024BES 형 S8VS-09024B 형 S8VS-09024BS 형식 S8VS-09024BP 형식 S8VS-09024BPS
	120W		5A	형 S8VS-12024A 형 S8VS-12024AP	형 S8VS-12024BE 형 S8VS-12024B 형식 S8VS-12024BP
	180W		7.5A	형식 S8VS-18024A 형식 S8VS-18024AP	형 S8VS-18024BE 형 S8VS-18024B 형식 S8VS-18024BP
	240W		10A	형 S8VS-24024A 형 S8VS-24024AP	형 S8VS-24024BE 형 S8VS-24024B 형식 S8VS-24024BP
	480W		20A	형 S8VS-48024A	형 S8VS-48024B
스크류리스 단자 자대 타입	60W	DC24V	2.5A	형식 S8VS-06024A-F	형식 S8VS-06024B-F
	90W		3.75A	형식 S8VS-09024A-F 형 S8VS-09024AS-F 형 S8VS-09024AP-F 형 S8VS-09024APS-F	형식 S8VS-09024BE-F 형식 S8VS-09024BES-F 형 S8VS-09024B-F 형 S8VS-09024BS-F 형식 S8VS-09024BP-F 형식 S8VS-09024BPS-F
	120W		5A	형 S8VS-12024A-F 형 S8VS-12024AP-F	형 S8VS-12024BE-F 형 S8VS-12024B-F 형식 S8VS-12024BP-F
	180W		7.5A	형식 S8VS-18024A-F 형식 S8VS-18024AP-F	형 S8VS-18024BE-F 형 S8VS-18024B-F 형식 S8VS-18024BP-F
	240W		10A	형식 S8VS-24024A-F 형 S8VS-24024AP-F	형 S8VS-24024BE-F 형 S8VS-24024B-F 형식 S8VS-24024BP-F
	480W		20A	형식 S8VS-48024A-F	형 S8VS-48024B-F
