Z 시리즈 몰드 타입 리드선 사양을 알려주세요.

Z 시리즈 몰드 타입 리드선 사양을 알려주세요.

VSF(단심 비닐 코드)와 VCT(비닐 케이블) 두 종류가 있습니다.

길이는 둘 다 1m 또는 3m입니다.

VSF는 단심입니다. 스위치 본체 밑부분에서 약 φ3.1의 선이 3개 나옵니다.
VCT는 3심입니다. 스위치 본체 밑부분에서 약 φ10.5의 선이 1개 나옵니다.

■리드선 종류

리드선	공칭 단면적 (㎜²)	완성 외형 (㎜)	단자 연결	길이(m)
VSF (단심 비닐 코드)	1.25	약 φ3.1	검정-COM 백-NO 빨강-NC	1, 3
VCT (비닐 캡 타이어 케이블)		약 φ10.5 (3심)

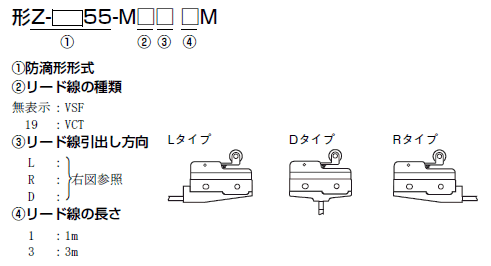

■몰드 단자 형식의 형식에 관하여



◆형식 예시 힌지 레버형　
　・R 타입　VSF 코드　1m ： 형식 Z-15GW55-MR 1M
　・D타입　VCT 코드　3m ： 형식 Z-15GW55-M19D 3M
　・L 타입　VSF 코드　1m ： 형식 Z-15GW55-ML 1M


또한, 지정하시는 리드선 사양에 따라 스위치 본체의 치수가 다릅니다.

■VSF, VCT에 따른 치수 차이

리드선 인출 방향	치수

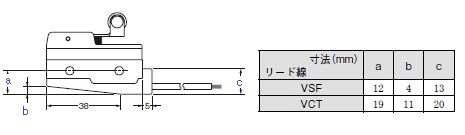

좌측(L 타입) 오른쪽(R 타입)	* R 타입(리드선 우측 인출)의 도면입니다.

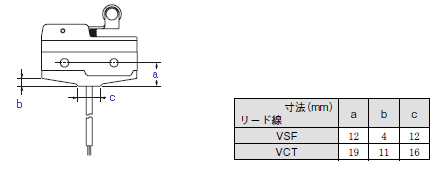

아래(D 타입)
