솔리드 스테이트 릴레이(SSR)의 서지 대책은 어떻게 해야 합니까?

솔리드 스테이트 릴레이(SSR)의 서지 대책은 어떻게 해야 합니까?

SSR의 출력 소자의 내전압을 초과한 역기전력이 가해지면 SSR의 출력 소자가 파괴될 수 있습니다.
유도 부하를 연결할 경우, 배리스터, 다이오드 등의 소자를 연결하여 서지 대책을 하는 것을 권장합니다.
교류/직류에 따라 최적의 소자가 다릅니다.

교류/직류	표
교류	(표1)	교류 회로의 서지 대책
	(표2)	외부 장착용 배리스터 소자(교류 회로)
직류	(표3)	직류 회로의 서지 대책
	(표4)	역기전력 흡수용 소자
	(표5)	외부 장착 다이오드, 제너 다이오드 소자(직류 회로)

■ 교류 회로(교류 부하)의 경우

(표1)　교류 회로의 서지 대책

SSR이 사용되는 교류 전원 공급 장치에 에너지가 큰 서지 전압이 중첩될 경우, SSR의 LOAD 단자 사이에 삽입된 CR 스너버 회로(SSR 내장)의 억제 효과가 능력 부족이 되어 SSR의 출력 소자의 파괴 원인이 됩니다.
배리스터를 내장한 기종과 내장하지 않은 기종에서 연결이 다릅니다.

서지 흡수 소자	대상 기종*1	대책
있음(내장)*3	G3PA G3PC G3NA G3NE G3PJ*2 G3PE(단상)*2 G3PE(3상)*2 G3PH*2 G3PF*2 G3FM G9H G3RZ G3J G3DZ G3S	유도 부하를 개폐할 경우, 부하와 병렬로 서지 흡수기(배리스터)를 연결하십시오. 배리스터는 (표 2)와 같은 소자를 권장합니다. 서지의 발생원이 되는 유도 부하의 양단에 연결함으로써 서지를 억제합니다.
없음	G3RV-ST□-A G3RV-SR□-A G3RV-SL□-A G3TA-IA□*4 G3TA-OA□*4 G3B G3F G3H G3R-IA*4 G3R-OA*4 G3R G3CN G3M	유도 부하를 개폐하는 경우 또는 전원 라인에 개폐 서지가 발생하는 경우, SSR의 LOAD 단자 양단 및 부하와 병렬로 서지 흡수기(배리스터)를 연결하십시오. 배리스터는 (표 2)와 같은 소자를 권장합니다. "배리스터 a"는 SSR의 LOAD 단자 양단에 연결하여 SSR을 보호합니다. 「배리스터 b」는 서지의 발생원이 되는 유도 부하의 양단에 연결함으로써 서지를 억제합니다.

*1 일부 시리즈 및 형식은 생산이 종료되었습니다. 대체품 확인 방법에 대해서는해당 FAQ 를 참조하십시오.
*2 히터 부하 전용 SSR입니다. 모터 등의 개폐용으로 사용하지 마십시오.
*3 G3DZ를 제외하고 배리스터를 내장하고 있습니다. G3DZ는 다이오드, 배리스터를 내장하고 있습니다.
*4 G3R-I, G3TA-I□(-US)는 미소 부하용입니다. 유도 부하의 개폐에는 적합하지 않습니다.


(표2)　외부 장착용 배리스터 소자(교류 회로)

사용 전압	배리스터 전압	서지 내량
AC100~120V	240~270V	1000A 이상
AC200~240V	430~470V
AC380~480V	820~1000V

■직류 회로(직류 부하)의 경우

(표3)　직류 회로의 서지 대책
역기전력이 발생하는 부하에는 DC 솔레노이드, 전자 밸브(밸브), 모터 브레이크, 접촉기 등이 있습니다.
SSR의 출력 소자의 내전압을 초과한 역기전력이 걸린 경우, SSR의 출력 소자의 파괴 원인이 됩니다.　

대상 기종*1	대책
G3NA-D G3RV-ST□-D G3RV-SR□-D G3RV-SL□-D G3FM, G3RZ G3TA-ID□*4 G3TA-OD G3BD G3FD G3HD G3R-ID*4 G3R-OD G3RD G3CN G3DZ G3S	서지 흡수 소자의 내장 유무에 관계없이 유도 부하를 개폐하는 경우 다이오드 등의 소자(표 4)를 부하와 병렬로 연결하십시오.

(표4)　역기전력 흡수용 소자

흡수 소자
	다이오드	다이오드＋ 제너 다이오드
효과	○	○

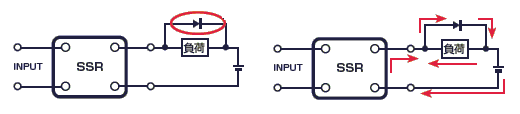

흡수 소자 중 다이오드 방식이 역기전력을 억제하는 효과가 가장 높습니다.
다만, 다이오드와 부하 루프에서 역기전력을 소멸시키기 때문에 솔레노이드나 전자기 밸브의 복귀 시간이 길어집니다. 실제 사용 회로에서 확인하신 후 사용하십시오.복귀 시간이 문제가 되는 경우, 제너 다이오드와 조합하여 복귀 시간을 단축할 수 있습니다. (제너 다이오드의 제너 전압(Vz)을 높일수록 복귀 시간은 짧아집니다.) 다이오드, 제너 다이오드는 (표5) 와 같은 소자를 권장합니다.　　　　　　
　　　

(표5)　외부 연결 다이오드, 제너 다이오드 소자(직류 회로)

종류	추천
다이오드	내전압	VRM ≧ 전원 전압 × 2
	순방향 전류	IF ≧ 부하 전류
제너 다이오드	제너 전압	Vz ＜(SSR의 콜렉터-이미터 간 전압)－(전원 전압+2V)
	제너 서지 전력	PRSM ＞ Vz × 부하 전류 × 안전 계수 (2~3)

· 극성에 주의하십시오. 전원의 +측에 다이오드의 음극 측을 연결합니다.
