■정격 전압・사용 전압・입력 임피던스・작동 전압・복귀 전압・입력 전류(SSR 용어 해설)
- 등록일
- 2025. 12. 17.
■정격 전압・사용 전압・입력 임피던스・작동 전압・복귀 전압・입력 전류(SSR 용어 해설)
| 항목 | 내용 | |
| ① | 정격 전압 | 입력 신호의 기준이 되는 전압입니다. |
| 사용 전압 | 입력 신호의 허용 전압 범위입니다. 전압 변동을 포함하여 이 범위 내에서 사용하십시오. | |
| ③ | 입력 임피던스 | 입력 회로, 제한 저항에 의한 임피던스입니다. 정전류 입력 회로 방식은 입력 전압에 따라 저항값이 변동하므로, 저항값이 아닌 전류값으로 기재하고 있습니다. |
| ④ | 동작 전압 *3 | 출력이 오프 상태에서 온 상태로 변화할 때의 입력 전압 최소값입니다. |
| ⑤ | 복귀 전압 *3 | 출력이 온 상태에서 오프 상태로 변화할 때의 입력 전압 최대값입니다. |
| ⑥ | 입력 전류 | 정격 전압을 인가했을 때 흐르는 전류 값입니다. |

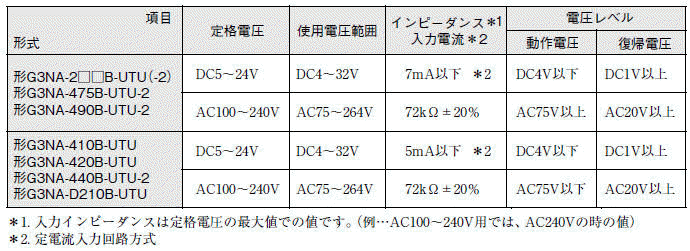

〔카탈로그 기재 예〕형 G3NA
■정격/성능
●입력(주변 온도 25℃)
*3 동작 전압, 복귀 전압에 관하여
예: 형식 G3NA-2□□B-UTU(-2) DC5~24V
제품 개개인의 편차가 있으므로, 아래와 같이 사용해 주십시오.
・확실하게 동작시키기 위해서는, 4V 이상(최대 32V)의 전압을 인가해 주십시오.
・확실하게 복귀시키기 위해서는, 1V 미만으로 해 주십시오.
・1V~4V의 전압 인가는 동작이 불안정해지므로 피하십시오
제품 개개인의 편차가 있으므로, 아래와 같이 사용해 주십시오.
・확실하게 동작시키기 위해서는, 4V 이상(최대 32V)의 전압을 인가해 주십시오.
・확실하게 복귀시키기 위해서는, 1V 미만으로 해 주십시오.
・1V~4V의 전압 인가는 동작이 불안정해지므로 피하십시오
