솔리드 스테이트 릴레이(SSR) 부하의 돌입 전류 대책에 대해 알려주세요.

솔리드 스테이트 릴레이(SSR) 부하의 돌입 전류 대책에 대해 알려주세요.

SSR의 출력 소자에 서지 전류 내량을 초과하는 돌입 전류가 흐르면 출력 소자가 고장납니다.
돌입 전류는 SSR로 제어하는 부하에 전원을 투입할 때 발생합니다.
부하 종류와 돌입 전류에 대해서는 해당 FAQ 를 참조하십시오.

서지온 전류 내량이란 SSR의 부하(LOAD) 측에 흘릴 수 있는 비반복 전류의 최대값입니다.
부하를 개폐할 때, 한 번이라도 이 값을 초과하면 내부 소자의 파손으로 이어집니다.

■ 선정 (부하의 돌입 전류에 맞는 SSR을 선정합니다.)
SSR을 선정하실 때, 부하의 돌입 전류를 확인하시고 SSR의 서지온 전류 내량(반복) 이하가 되는 제품을 선정해 주십시오.
또한, 카탈로그의 정격 표기는 60Hz 1사이클 기준의 전류 규정입니다.

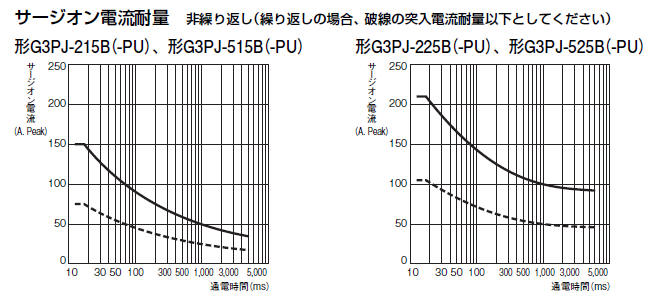

기타 조건의 경우 특성 데이터의 서지온 전류 내량 그래프를 확인해 주십시오.

예: G3PJ 시리즈


■히터 부하의 돌입 전류 대책
순금속계·세라믹계 히터 또는 램프 히터 등 돌입 전류가 발생하는 히터를 제어할 경우, 단상 전력 조절기: G3PW 시리즈에서 정전류 기능 또는 소프트업 기능 사용을 검토해 주십시오.
(3상용은 준비되어 있지 않습니다.)

연결 단자대	유형	출력 적용 부하 *1	히터 단선 감지	통신 기능	형식
스크류리스 클램프 단자	표준 타입 *2	20A	없음	X	G3PW-A220EU-C
		45A			G3PW-A245EU-C
		60A			G3PW-A260EU-C
	정전류 유형 *3	20A	있음	○	G3PW-A220EC-C-FLK
		45A			G3PW-A245EC-C-FLK
		60A			G3PW-A260EC-C-FLK
소형 마이너스 나사 단자	표준 유형 *2	20A	없음	X	G3PW-A220EU-S
		45A			G3PW-A245EU-S
		60A			G3PW-A260EU-S
	정전류 유형 *3	20A	있음	○	G3PW-A220EC-S-FLK
		45A			G3PW-A245EC-S-FLK
		60A			G3PW-A260EC-S-FLK

*1 전압은 AC100~240V입니다.
*2 표준 타입: 소프트업 기능 포함
*3 정전류 타입: 정전류 기능, 소프트업 기능 포함
