솔리드 스테이트 릴레이(SSR) 중 미세 부하 개폐에 적합한 기종이 있나요?

솔리드 스테이트 릴레이(SSR) 중 미세 부하 개폐에 적합한 기종이 있나요?

미소 부하의 개폐에는 아래 표에 게재된 신호 개폐용 기종을 검토해 주십시오.
범용 타입은 적용 부하 용량이 0.1A 이상이므로, 0.1A 미만의 부하를 연결하면 오동작할 수 있습니다.

■ 소형 부하 개폐에 적합한 솔리드 스테이트 릴레이(SSR)
・형식 뒤의 전압은 입력 전압입니다.
・전압, 전류 모두 부하 전압/부하 전류 범위 내에서 사용하십시오.

시리즈	연결 방식	형식	적용 부하	누설 전류

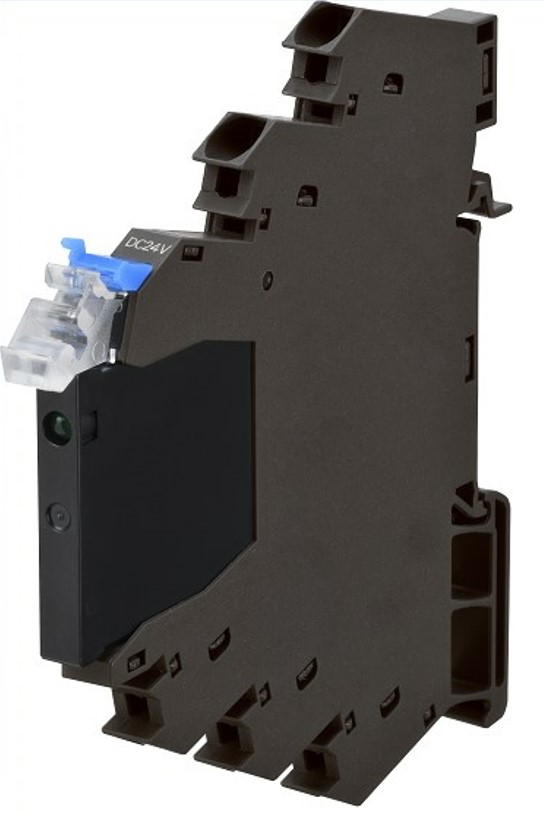

G3RV-ST (직류 부하용)	푸시인 플러스 단자	G3RV-ST500-D DC12 　G3RV-ST500-D DC24 　G3RV-ST500-D AC/DC24 　G3RV-ST500-D AC/DC48 　G3RV-ST500-D AC100 　G3RV-ST500-D AC110 　G3RV-ST500-D AC200 　G3RV-ST500-D AC230	DC5~24V 100μA~3.0A (주변 온도=25℃)*1	10μA 이하 (DC24V에서)
	나사 단자	G3RV-ST700-D DC12 　G3RV-ST700-D DC24 　G3RV-ST700-D AC/DC24 　G3RV-ST700-D AC/DC48 　G3RV-ST700-D AC100 　G3RV-ST700-D AC110 　G3RV-ST700-D AC200 　G3RV-ST700-D AC230
G3TA-I (입력 모듈)	플러그인	G3TA-IAZR02S-US AC100-240 　G3TA-IDZR02S-US DC5-24 　G3TA-IDZR02SM-US	DC4~32V　 0.1~25mA*2	5μA 이하
G3R-I (입력 모듈)	플러그인	G3R-IAZR1SN-UTU AC100-240 　G3R-IDZR1SN-UTU DC5 　G3R-IDZR1SN-UTU DC12-24 　G3R-IDZR1SN-1-UTU DC5 　G3R-IDZR1SN-1-UTU DC12-24	DC4~32V　 0.1~100mA *2	5μA 이하
G3RZ	플러그인	G3RZ-201SLN DC5 　G3RZ-201SLN DC12 　G3RZ-201SLN DC24	AC5~240/DC5~100V 100μ~1.0A*3	10μA 이하 (DC125V에서) 100μA 이하 (AC200V에서)
G3RV-SR (직류 부하용) *4	푸시인 플러스 단자	G3RV-SR500-D DC12 　G3RV-SR500-D DC24 　G3RV-SR500-D AC/DC24 　G3RV-SR500-D AC/DC48 　G3RV-SR500-D AC100 　G3RV-SR500-D AC110 　G3RV-SR500-D AC200 　G3RV-SR500-D AC230	DC5~24V 100μA~3.0A (주변 온도=25℃)*1	10μA 이하 (DC24V에서)
	나사 단자	G3RV-SR700-D DC12 　G3RV-SR700-D DC24 　G3RV-SR700-D AC/DC24 　G3RV-SR700-D AC/DC48 　G3RV-SR700-D AC100 　G3RV-SR700-D AC110 　G3RV-SR700-D AC200 　G3RV-SR700-D AC230

　
*1 　 부하 전압 범위: DC3~26.4V, 부하 전류: 100μA~3.0A입니다.
단, 부하 전류는 주변 온도에 따라 상한값이 다릅니다. 카탈로그 기재의 "부하 전류-주변 온도 정격"을 참조하십시오.
*2 전압, 전류 모두 적용 부하 범위 내에서 사용하십시오.
*3 　 부하 전압범위: AC3~264V/DC3~125V, 부하 전류: 100μA~1.0A입니다.
단, 부하 전류는 주변 온도에 따라 상한값이 다릅니다. 카탈로그 기재의 "부하 전류-주변 온도 정격"을 참조하십시오.
*4 G3RV-SR□는 2024년 3월에 생산을 종료합니다. 추천 대체품 확인 방법은 해당 FAQ 를 참조하십시오.

위 외에도 MOS FET 릴레이 G3VM 시리즈도 있습니다.
이 제품은 초소형 인쇄 회로 기판용 타입입니다. 사용 시 회로 설계가 필요합니다.
