솔리드 스테이트 릴레이(SSR)의 입력을 OFF로 해도 부하가 복귀하지 않습니다. 원인과 대책을 알려주세요.

솔리드 스테이트 릴레이(SSR)의 입력을 OFF로 해도 부하가 복귀하지 않습니다. 원인과 대책을 알려주세요.

■가능한 원인

【1】 누설 전류에 의한 복귀 불량 고장

(표1) 확인 사항
a, b 순으로 확인하십시오.

확인 사항		결과
a	【SSR 자체가 정상인지 확인합니다.】 INPUT 측을 ON/OFF 시켰을 때의 LOAD 측 전압을 측정하십시오. 연결 등에 대한 자세한 내용은 해당 FAQ를 참조하십시오.	ON 시·OFF 시를 비교해도 전압이 변화하지 않습니다. ⇒ SSR 내부 소자가 손상되었습니다. 대책【2】를 참조하십시오.	OFF 시에는 부하 전원 전압 정도, ON 시에는 약 1V 정도가 됩니다. ⇒ b를 확인해 주십시오.
b	【SSR의 누설 전류에 의한 복귀 불량 여부를 판단합니다.】 ① SSR의 누설 전류를 확인합니다. 누설 전류는 카탈로그에서 확인하십시오. 실제 값을 측정할 경우, 부하를 연결한 상태에서 INPUT 측이 꺼져 있을 때의 LOAD 측 전류값을 측정하십시오. ② 부하(SSR의 LOAD에 연결된 기기)의 복귀 전류를 확인합니다. 부하의 동작(복귀) 특성이므로 부하 카탈로그 등에서 확인하시거나 부하 제조사에 문의하십시오. ③SSR의 누설 전류와 부하의 복귀 전류를 비교합니다.	복귀 전류 ＜ 누설 전류 ⇒ 누설 전류에 의한 복귀 불량이 의심됩니다. 대책【1】을 참조하십시오.	복귀 전류 > 누설 전류 ⇒ 노이즈 등의 영향, 갑작스러운 내부 이상이 의심됩니다.

(

표2)　대책
【1】원인: 누설 전류에 의한 복귀 불량　　

대책		설명
①	누설 전류가 작은 SSR로 교체하십시오.	연결된 부하의 복귀 조건을 확인하신 후 누설 전류가 작은 SSR을 선정하십시오.

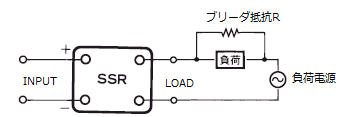

②	브리더 저항을 추가한다.	아래 그림과 같이 브리더 저항 R을 연결합니다. E: 부하 복귀 전압 IL: SSR 누설 전류　 I : 부하의 복귀 전류 브리더 저항은 다음 식으로 저항값을 구하십시오.

【2】 원인: SSR 단락 고장
대표적인 원인과 대책

고장 원인		대책
돌입 전류	전원 투입 시 발생한 부하의 돌입 전류가 SSR의 서지온 전류 내량을 초과할 경우 고장이 발생합니다.	부하의 돌입 전류를 확인하시고 SSR의 서지 전류 내량(반복) 이하가 되는 제품을 선정하십시오. 자세한 내용은 관련 FAQ를 참조하십시오.
부하 단락	SSR의 부하 측 배선(부하 또는 배선 등)이 단락 또는 접지 단락되면 부하 측 회로에 과도한 단락 전류가 흐릅니다. 이 전류가 SSR의 정격을 초과하여 계속 흐르면 출력 소자가 고장납니다.	단락 전류 대책을 마련하십시오. SSR 보호에는 속단 퓨즈 *1을 권장합니다. 접지 단락, 단락의 흔적이 발견된 경우 SSR을 교체하는 것을 권장합니다. 자세한 내용은 관련 FAQ를 참조하십시오.
역기전력	유도 부하(L 부하)*2를 차단(OFF)할 때 발생하는 역기전력이 SSR의 역기전력 내량을 초과하면 출력 소자가 고장납니다.	서지(역기전전압) 대책을 실시하십시오. 배리스터, 다이오드를 연결하십시오. 자세한 내용은 관련 FAQ를 참조하십시오.
잘못된 선정	교류용 전자기 카운터(코일)나 솔레노이드, 모터 브레이크 일부에 DC90V로 표기된 경우 DC100V 타입의 SSR을 선정하면 SSR의 고장 또는 소손이 발생합니다. 부하의 전원 사양이 DC90V로 표기된 경우, 일반적으로 다이오드를 내장하고 AC200V를 반파 정류하고 있습니다. 따라서 SSR의 출력 단자 간에는 AC284V(AC200V의 최대값 × 루트 2배)가 걸려 과전압이 됩니다.	DC90V(AC200V 반파 정류) 사양의 부하를 제어할 경우, 형식 G3HD-202SN-VD를 검토해 주십시오. 출력 소자에 고내압 파워 MOSFET을 채용하고 있기 때문에 반파 정류 회로의 AC284V(피크 전압)에도 대응합니다.
외부 서지	부하 전원에는 송전선으로 유도되는 낙뢰 서지 등이 중첩되는 경우가 있어 SSR의 출력 소자가 고장날 수 있습니다. 서지가 SSR 내장 배리스터의 흡수 용량을 초과하면 출력 소자가 고장납니다.	부하 전원의 수전부에 흡수 용량이 큰 배리스터를 연결하십시오. 히터를 개폐하는 경우, 외부 서지에 강한 기종의 사용을 검토해 주십시오. 자세한 내용은 관련 FAQ를 참조하십시오.

*1 신속 퓨즈 선정 기준

【SSR 서지 온전류 내량】＞【신속 퓨즈의 용융 전류】＞【부하의 돌입 전류】

차단기(회로 보호기 등), 퓨즈는 회로 보호(장치, 주변 회로)에는 효과적입니다.
그러나 SSR 보호에는 되지 않습니다.
신속 퓨즈는 회로 보호, SSR 보호 모두에 효과적입니다.

*2 역기전력이 발생하는 L 부하(예): DC 솔레노이드, 전자 밸브(밸브), 모터 브레이크, 콘택터 등.
