플러스/마이너스(＋－) 기호만 표시하는 썸 로터리 스위치가 있습니까?
- 등록일
- 2025. 12. 17.
플러스/마이너스(＋－) 기호만 표시하는 썸 로터리 스위치가 있습니까?
플러스·마이너스(＋－) 기호만 표시하는 타입을 준비하고 있습니다.
다만, 일부 준비하지 않은 기종이 있으므로 아래 표를 참조하십시오.
「+」「－」를 표시할 때마다 C-1 단자 간은 개방, 도통, 개방... 순으로 전환됩니다.
C 단자와 1 단자를 사용하여 배선하십시오.
■섬 로터리 스위치 「＋ －」 표시 타입
・「＋」「－」 순서로 표시합니다.
○: 재고 있음 (일부 본체 색상, 단자 형상 등에 따라 준비되지 않은 경우가 있습니다)
－: 재고 없음
| 크기(㎜) | 시리즈 | 출력 코드 | 「＋ －」 표시 | 형식 예 | |||
| 폭 | 높이 | 문자 높이 | |||||
| 5.08 | 16 | 3.2 | 형 A7D 형 A7DP | 06 | 2진화 10진 | ○ | 형 A7D-106-PM 형 A7D-106-PM-1 형 A7D-206-PM 형 A7D-206-PM-1 형 A7DP-206-PM 형 A7DP-206-PM-1 |
| 6 | 18 | 3.4 | 형 A7CN 형 A7CN-L | 06 | 2진 10진 | ○ | 형 A7CN-106-PM-1 형 A7CN-206-PM 형 A7CN-206-PM-1 형 A7CN-L206-PM 형 A7CN-L206-PM-1 |
| 8 | 24 | 4.8 | 형 A7BS 형 A7BL | 06 | 2진 10진 | ○ | 형 A7BS-206-PM 형 A7BS-206-PM-1 형 A7BL-206-PM 형 A7BL-206-PM-1 |
| 07 | 2진 10진 중계 단자형 | ○ | 형 A7BS-207-PM 형 A7BS-207-PM-1 형 A7BL-207-PM 형 A7BL-207-PM-1 | ||||
| 3.2 | 형 A7BS 형 A7BL | 54 | 2진 16진 | ○ | 형 A7BS-254-PM | ||
| 55 | 2진화 16진 중계 단자형 | ○ | 형 A7BS-255-PM-1 | ||||
| 10 | 33 | 6.8 | 형 A7PS 형 A7PH | 03 | 10진 | ○ | 형 A7PS-203-PM 형 A7PS-203-PM-1 형 A7PH-203-PM 형 A7PH-203-PM-1 |
| 06 | 2진 10진 | ○ | 형 A7PS-206-PM 형 A7PS-206-PM-1 형 A7PH-206-PM 형 A7PH-206-PM-1 | ||||
| 07 | 2진 10진 중계 단자형 | ○ | 형 A7PS-207-PM 형 A7PS-207-PM-1 형 A7PH-207-PM 형 A7PH-207-PM-1 | ||||
| 19 | 10진 중계 단자형 | - | － | ||||
| 4.0 | 형 A7PS 형 A7PH | 54 | 2진 16진 | ○ | 형 A7PS-254-PM 형 A7PS-254-PM-1 | ||
| 55 | 2진화 16진 중계 단자형 | ○ | 형 A7PS-255-PM-1 | ||||
| 5 | 16 | 2.8 | 형 A7MD | 06 | 2진 10진 | － | － |

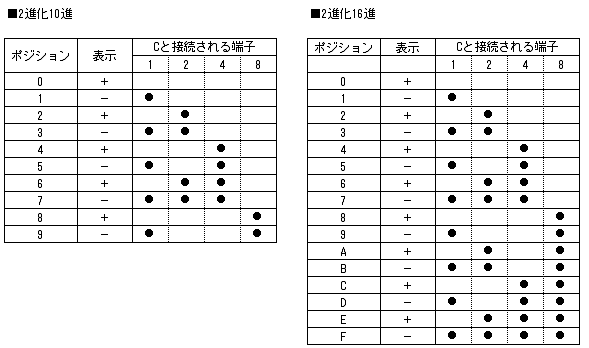

■출력 코드
아래 표를 참조하십시오.
