마이크로 스위치의 구조를 알려주세요.

마이크로 스위치의 구조를 알려주세요.

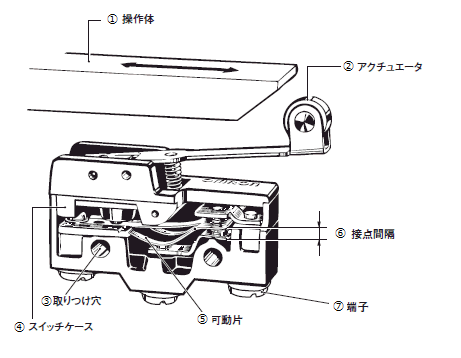

■마이크로 스위치의 구조


① 조작체
　스위치의 액추에이터를 조작하는 기계·장치 측의 부분을 나타냅니다.
　캠이나 독 등 기계적인 조작체의 경우에 사용됩니다.

② 액추에이터
　스위치의 일부로, 여기에 가해진 외력이 내부의 스프링 기구에 전달되어
가동 접점을 움직여 스위치의 개폐를 수행하는 기구입니다.
　푸시 버튼이나 레버를 총칭하여 말합니다.

③ 설치 구멍
　본체를 고정하는 나사를 넣기 위한 구멍입니다.

④ 스위치 케이스
　스위치 기구부를 보호하는 케이스로, 하우징이라고도 합니다.

⑤ 가동판
　스위치의 접점을 전환하는 기구 부분을 말합니다.
　가동 스프링이라고도 합니다.

⑥접점 간격　
　고정 접점과 가동 접점 사이의 간격으로 개폐에 유효한 거리입니다.

⑦단자
　전기적 입출력을 수행하는 회로가 되는 전도부의 배선 작업 부분을 말합니다.
