솔리드 스테이트 릴레이(SSR)로 전원 공급 장치를 개폐하면 안정적이지 않습니다. 원인과 대책을 알려주세요.

솔리드 스테이트 릴레이(SSR)로 전원 공급 장치를 개폐하면 안정적이지 않습니다. 원인과 대책을 알려주세요.

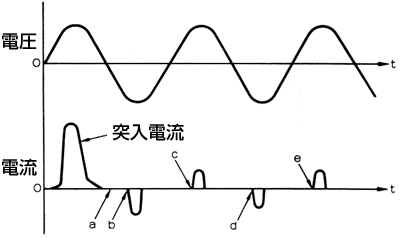

전원 공급 장치(파워 서플라이)는 평활용 커패시터로 인해 용량성 부하가 됩니다. 그러나 아래 그림과 같이 전류가 거의 흐르지 않는 시간과 커패시터에 급격히 충전되는 시간이 명확히 구분됩니다.

　　

솔리드 스테이트 릴레이(SSR)를 ON시킨 경우, SSR에 전압이 인가되어 ON하려고 하지만 전류가 흐르지 않는 a점 부근에서는 ON 상태를 유지하지 못하고 OFF되어 버리며, b점에서 충전 전류가 흐르기 시작하는 시점에서 ON 상태가 됩니다.

마찬가지로 c 지점에서도 OFF 상태에서 ON 상태로 전환됩니다. 이때 b 지점에서 SSR이 ON되는 시간이 지연되면 커패시터에 충분한 충전이 이루어지지 않아 c 지점에서 ON되었을 때 b 지점에서 충전 부족분을 보충하려 큰 전류가 흐르게 됩니다.

이를 d점, e점과 반복하기 때문에 전류가 안정되지 않습니다.

대책으로는 전류를 상시 흐르게 하는 브리더 저항을 전원 공급 장치와 병렬로 연결하여 SSR의 상시 ON 상태를 유지하고 전류를 안정화시키는 방법이 있습니다.

■브리더 저항의 값

전압	저항값	용량
AC100V	5~10kΩ	3W
AC200V	5~10kΩ	15W
