【PLe/안전 카테고리 4 상당】 리미트 스위치 2채널 입력/오토 리셋 회로 예시

【PLe/안전 카테고리 4 상당】 리미트 스위치 2채널 입력/오토 리셋 회로 예시

PL/안전 카테고리	사용 기기 형식	중지 카테고리	리셋 방법
PLe/4 상당	안전 리미트 스위치 형 D4B-N /형 D4N /형 D4F 안전 릴레이 유닛 형 G9SA-301 AC/DC24V	0	자동

참고. PL 평가 결과는 어디까지나 예시이며, 실제 회로에서는 실제 사용 조건을 확인한 후 고객님께서 직접 평가해 주시기 바랍니다.

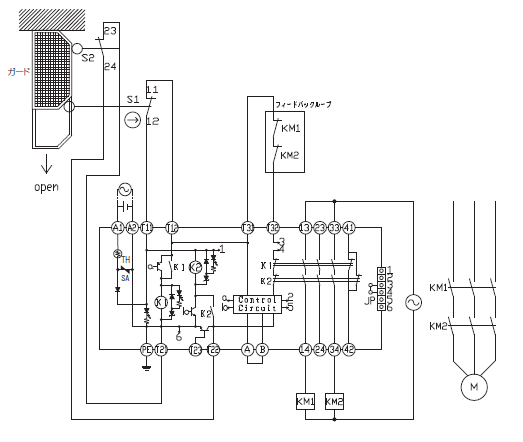

●응용 이미지
・가드가 열리면 S1 및 S2로 감지하여 모터 M에 대한 전원 공급을 차단한다.
・가드가 닫힐 때까지 모터 M에 대한 전원 공급 차단 상태를 유지한다.


　S1 : 안전 리미트 스위치(직접 개로 동작 접점 *) (NC 접점)(형 D4B-N, 형 D4N, 형 D4F)
　S2 : 리미트 스위치(NO 접점)
　KM1, KM2 : 마그네틱 콘택터
　M : 3상 모터

　 * 직접 개로 동작 기구에 대해서는 아래 관련 FAQ를 참조하십시오.

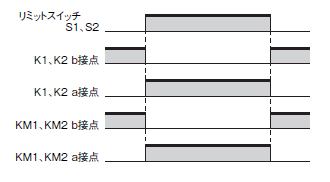

● 동작 차트


안전 관련 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
