■ 동작 특성에 기재된 용어의 의미(안전 리미트 스위치 용어집)

■ 동작 특성에 기재된 용어의 의미(안전 리미트 스위치 용어집)

아래 동작 특성 용어 목록을 참조하십시오.

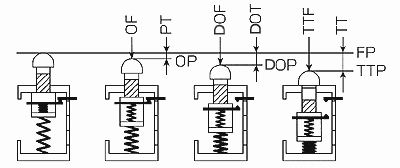

동작 상태
분류	용어	약어	단위	정의
동력	작동에 필요한 힘 (Operating Force)	OF	N, Nm	자유 위치에서 동작 위치로 이동시키기 위해 액추에이터에 가하는 힘.
	직접 회로 작동에 필요한 힘 (Direct Opening Force)	DOF *2	N, Nm	작동 위치에서 직접 개방 동작 위치까지 이동시키기 위해 액추에이터에 가하는 힘.
	전체 동작에 필요한 힘 (Total Travel Force)	TTF	N, Nm	자유 위치에서 동작 한계 위치까지 움직이는 데 필요한 액추에이터에 가하는 힘.
움직임	작동까지의 움직임 (Pre-Travel)	PT	mm, 도	액추에이터의 자유 위치에서 동작 위치까지의 동작 거리 또는 이동 각도를 말합니다.
	직접 회로 동작까지의 움직임 (Direct Opening Travel)	DOT *2	mm, 도	액추에이터의 자유 위치에서 직접 개로 동작 위치까지의 이동 거리 또는 이동 각도.
	전체 움직임 (Total Travel)	TT	mm, 도	액추에이터의 자유 위치에서 동작 한계 위치까지의 동작 거리 또는 이동 각도.
위치	자유 위치 (Free Position)	FP	mm, 도	외부로부터 힘이 가해지지 않았을 때 액추에이터의 위치를 말합니다.
	작동 위치 (Operating Position)	OP *1	mm, 도	액추에이터에 외력이 가해져 가동 접점이 정확히 개리 또는 폐쇄되는 위치.
	직접 회로 동작 위치 (Direct Opening Position)	DOP *2	mm, 도	액추에이터에 외력이 가해져 가동 접점이 확실히 직접 개로된 시점의 액추에이터 위치.
	동작 한계 위치 (Total Travel Position)	TTP	mm, 도	액추에이터가 액추에이터 정지 위치에 도달했을 때의 액추에이터 위치.

*1: 슬로우 동작형(관련 FAQ 참조) 안전 스위치의 경우 동작 위치(OP)와 복귀 위치(RP)는 거의 동일한 위치가 됩니다.
*2: DOF, DOT, DOP 값은 직접 개로 동작 기구(강제 개리 기구)(관련 FAQ 참조)의 기능이 확실히 수행되도록 보장하기 위해 규정한 값입니다.
