유효 개구각(지향각): Effective Aperture Angle (EAA)란 안전 센서/안전 라이트 커튼을 회전시켜 제어 출력이 ON (*1)에서 OFF로 바뀌는 각도를 말합니다.
광축 중심선을 축으로 한 회전과, 비스듬한 방향 회전이라는 두 방향의 회전에 대해 측정됩니다.

*1 당사 안전 센서/안전 라이트 커튼의 제어 출력은 입광 시 ON 고정입니다.

예) F3SJ-A 시리즈의 경우
F3SJ-A 시리즈의 유효 개구각(지향각)은 투광기·수광기 모두 검출 거리 3m 이상일 때 ±2.5° 이내로 카탈로그 정격/성능란에 기재되어 있습니다.
이는 아래 그림의 "①광축 중심선을 축으로 한 회전" "②비스듬한 방향의 회전"을 수행했을 때 제어 출력이 ON에서 OFF로 바뀌는 각도가 ±2.5° 이내임을 의미합니다.

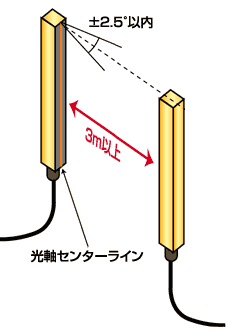

그림①: 광축 중심선을 축으로 하는 회전
　　
그림②: 틸트 방향 회전






(참고)　당사 안전 센서/안전 라이트 커튼 유효 개구각(지향각) 일람표

*2 F3SR-B 시리즈는 2019년 3월에 생산을 종료했습니다.
*3 MS4800 시리즈는 2020년 3월에 생산을 종료합니다.
*4 E3FS 시리즈는 2016년 8월에 생산을 종료했습니다.
해당 대체품에 대해서는 관련 정보의 "생산 종료품/추천 대체품"을 참조하십시오.
