안전 회로에 안전 릴레이가 필요한 이유를 알려주세요.

안전 회로에 안전 릴레이가 필요한 이유를 알려주세요.

안전 릴레이는 접점 용착 시 a접점과 b접점이 동시에 작동 상태가 되지 않도록 강제 가이드 접점 구조를 갖추고 있어, 안전 릴레이 자체의 접점 용착을 감지할 수 있습니다. 이 기능을 활용하여 안전 회로를 구성할 수 있습니다.
일반 릴레이에는 이 강제 가이드 접점 구조가 없습니다(안전 릴레이와 일반 릴레이의 차이점에 대해서는 관련 FAQ를 참조하십시오).

다만 안전 릴레이라도 회로 구성 방식에 따라 위험할 수 있으므로 각별히 주의하십시오. 예를 들어 아래 그림 1과 같은 회로의 경우 동력 차단이 불가능하여 위험합니다.
아래 그림 2와 같이 회로에 중복성을 부여하고, 강제 가이드 접점 구조에 의한 용접 감지 기능을 활용한 셀프 모니터링(감시) 기능을 구성하십시오.


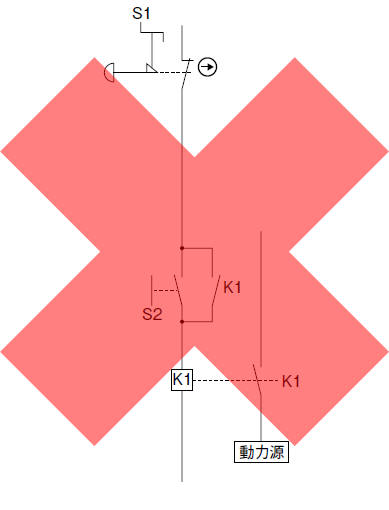

그림 1
　　　　

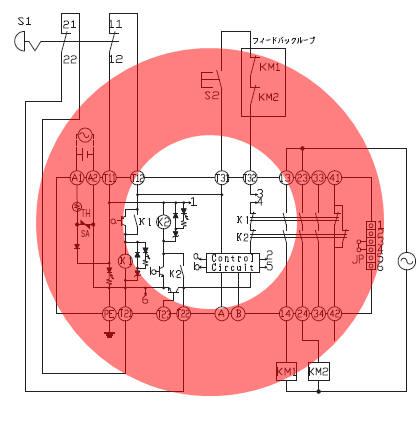

그림 2: 안전 릴레이 유닛 형식 G9SA-301 회로 일부(발췌)
K1, K2: G9SA-301형에 내장된 안전 릴레이
