F3SJ 시리즈의 록아웃을 해제하는 방법을 알려주십시오.

F3SJ 시리즈의 록아웃을 해제하는 방법을 알려주십시오.

■형식 F3SJ-A 시리즈의 경우
잠금 상태가 된 원인이 제거된 경우, 다음 방법 중 하나로 잠금을 해제할 수 있습니다. ※1
　・전원 재투입.
　・리셋 입력 적용. 리셋 방법은 사용 중인 시스템에 따라 다음과 같이 다릅니다.

●PNP 사양
・수동 리셋 시
　리셋 입력선(노란색)에 9~24V 전압을 100ms 이상 인가한 후, 오픈 상태로 유지하거나 0~1.5V를 재인가합니다.
・오토 리셋 시
　리셋 입력선(노란색)을 100ms 이상 오픈 또는 0~1.5V로 유지한 후, 9~24V 전압을 재가압합니다.

●NPN 사양
・수동 리셋 시
리셋 입력선(노란색)에 0~1.5V 전압을 100ms 이상 인가한 후, 오픈 또는 9~24V를 재인가합니다.
・자동 리셋 시
리셋 입력선(노란색)을 100ms 이상 개방하거나 9~24V로 설정한 후, 0~1.5V의 전압을 재가압합니다.

※1
인터록 배선 오류 발생 시에는 올바르게 배선을 다시 하지 않으면 해제할 수 없습니다.
또한 ABC 점멸 오류 발생 시 내부 회로 고장 요인인 경우 및 노이즈로 인한 오류인 경우에는 해제가 불가능할 수 있습니다.


■형식 F3SJ-E/B 시리즈의 경우
잠금 상태가 된 원인이 제거된 경우, 다음 방법 중 하나로 잠금을 해제할 수 있습니다. ※2
　・전원 재투입.
　・리셋 입력 가하기. 리셋 방법은 사용 중인 시스템에 따라 다음과 같이 다릅니다.

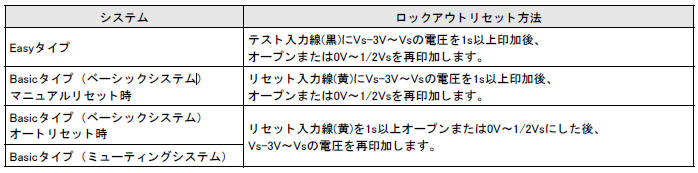

●PNP 사양

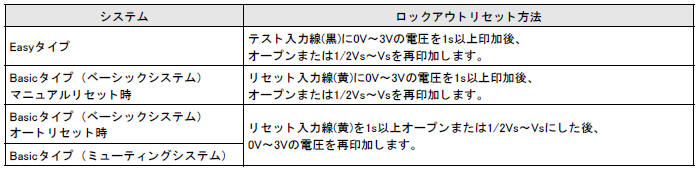

●NPN 사양


※2
기동 시 입력 배선 이상이 발생한 경우 록아웃 리셋이 걸리지 않습니다.
배선 이상을 수정한 후 전원을 재투입하십시오.
