D4B-□N에 사용하는 커넥터의 형식을 알려주세요.

D4B-□N에 사용하는 커넥터의 형식을 알려주세요.

아래 표를 참조하십시오.

■형식 D4B-□N　
・콘덕트 구멍이 G1/2인 기종에는 케이블 외경에 적합한 커넥터(형식 SC 커넥터 시리즈(별매))를 사용하십시오.
M20용 커넥터는 준비되어 있지 않습니다. 시판 커넥터를 사용하십시오.
・적정 조임 토크는 1.77~2.16N·m입니다.
과도한 토크로 조이면 케이스 파손의 원인이 됩니다.

종류	액추에이터 종류	도관 구멍	형식	커넥터 목록
안전 리미트 스위치 (직접 회로 작동 부착)	롤러 레버형 (수지 롤러)	G1/2(PF1/2)	형식 D4B-2111N 형 D4B-2511N 형 D4B-2A11N	(표 1)
		M20	형 D4B-4111N 형 D4B-4511N 형 D4B-4A11N	－
	롤러 레버형 (스테인리스강 롤러)	G1/2(PF1/2)	형 D4B-2115N 형 D4B-2515N 형 D4B-2A15N	(표 1)
		M20	형 D4B-4115N 형 D4B-4515N 형 D4B-4A15N	－
	탑 플런저형	G1/2(PF1/2)	형 D4B-2170N 형 D4B-2570N 형 D4B-2A70N	(표 1)
		M20	형 D4B-4170N 형 D4B-4570N 형 D4B-4A70N	－
	탑 롤러・ 플런저형	G1/2(PF1/2)	형 D4B-2171N 형 D4B-2571N 형 D4B-2A71N	(표 1)
		M20	형 D4B-4171N 형 D4B-4571N 형 D4B-4A71N	－
종류	액추에이터 종류	도관구	형식	커넥터
범용 리미트 스위치	가변 롤러· 레버형	G1/2(PF1/2)	형 D4B-2116N 형 D4B-2516N 형 D4B-2A16N	(표 1)
		M20	형 D4B-4116N 형 D4B-4516N 형 D4B-4A16N	－
	가변 로드・ 레버형	G1/2(PF1/2)	형 D4B-2117N 형 D4B-2517N 형 D4B-2A17N	(표 1)
		M20	형 D4B-4117N 형 D4B-4517N 형 D4B-4A17N	－

(표1)　형식 SC 　

종류	콘덕트 포트	적용 케이블			형식
		종류	케이블 외경
			최소	최대
금속 커넥터 O링 포함	JIS B 0202 G1/2	케이블 타이 케이블용 (범용형)	φ5.5	φ7.5	형 SC-1M
			φ7.5	φ9.5	형 SC-2M
			φ11	φ13	형 SC-3M
			φ12	φ14	형 SC-4M
			φ9	φ11	형 SC-5M
금속 커넥터 O링 없음	JIS B 0202 G1/2	케이블 타이 케이블용 (내식형)	φ5.5	φ7.5	형 SC-21
			φ7.5	φ9.5	형 SC-22
			φ11	φ13	형 SC-23
			φ12	φ14	형 SC-24
			φ9	φ11	형 SC-25
수지 커넥터	JIS B 0202 G1/2	케이블 타이 케이블용	φ8.5	φ10.5	형 SC-P2
			φ7.5	φ9	형 SC-6

(표2)　형 SC　외형 치수도

형식/외관	외형 치수, 구조

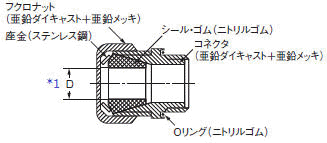

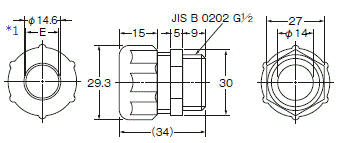

형 SC-1M 형 SC-2M 형 SC-3M 형 SC-4M 형 SC-5M O링 부착	*1 씰 고무 내경(D 치수), 와셔 내경(E 치수)은 ( 표 3) 을 참조하십시오.

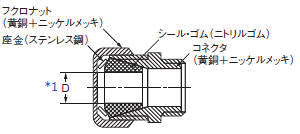

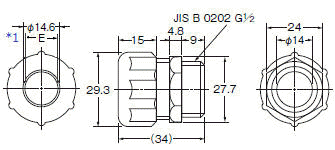

형 SC-21 형 SC-22 형 SC-23 형 SC-24 형 SC-25 O링 없음	*1 씰 고무 내경(D 치수), 와셔 내경(E 치수)은 ( 표 3) 을 참조하십시오.

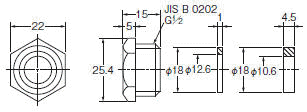

형 SC-P2	씰 고무 내경은 10.6㎜입니다.

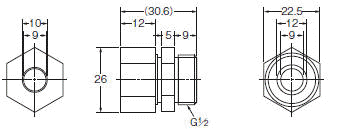

형식 SC-6	씰 고무 내경은 9㎜, 와셔 내경은 10㎜입니다.

(표3) 형식 SC 실링 고무 내경, 와셔 내경

형식	씰 고무 내경 D(㎜)	와셔 내경 E(㎜)
형 SC-1M, 형 SC-21	Φ7	Φ10.4
형 SC-2M, 형 SC-22	Φ9	Φ13.2
형 SC-3M, 형 SC-23	Φ12.5	Φ14.6
형 SC-4M, 형 SC-24	Φ14	Φ14.6
형 SC-5M, 형 SC-25	Φ11	Φ13.2
형 SC-P2	Φ10.6	－
형 SC-6	Φ9	Φ10
