안전 리미트 스위치에서는 접점 용착 시 등 액추에이터에 큰 힘이 가해져도 변형되거나 이탈하지 않도록 직접 개로 동작 기구(강제 개리 기구)(관련 FAQ 참조)와 관련된 구성 부품은 탄성이 없고 오목볼록 형상의 부품으로 맞물림을 이루고 있습니다.

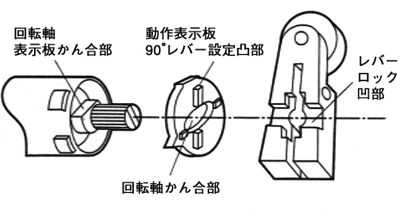

・형식 D4B-N 시리즈 폼록(Form Lock) 기구
　　
주1. 레버에 큰 힘이 가해져도 공전하지 않도록 오목볼록 맞물림 구조이므로 레버의 역방향 장착은 불가능합니다.
주2. 가변 롤러 레버 타입은 폼록 기구를 갖추고 있지 않습니다.

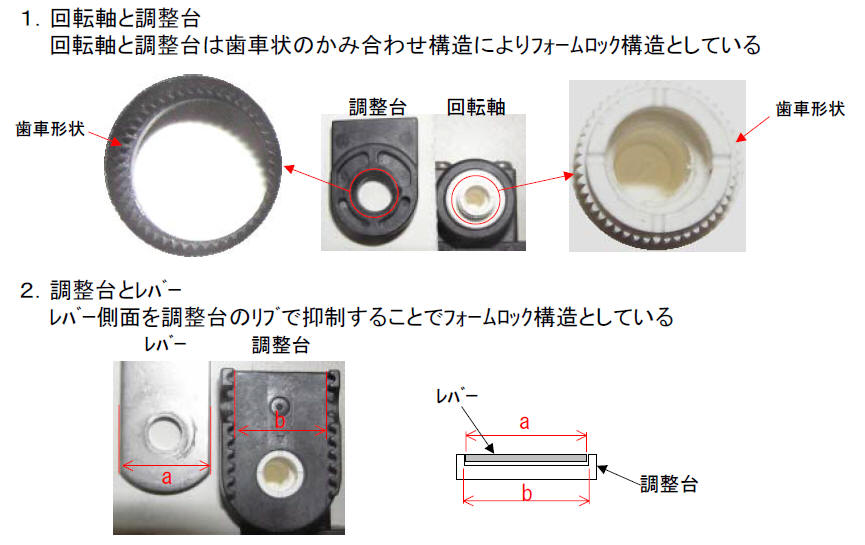

・형 D4N 시리즈 롤러 레버 타입의 폼록 기구

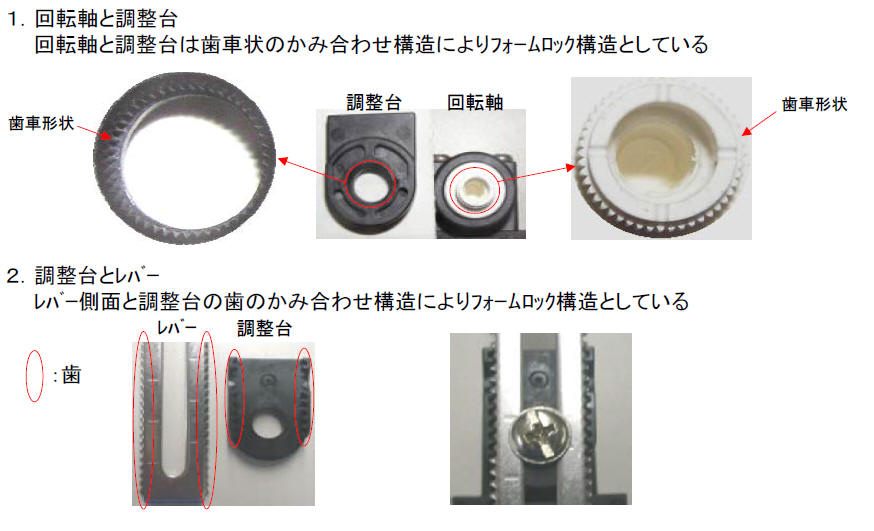

・형 D4N 시리즈 가변 롤러 레버 타입, 형 D4F 시리즈 폼록 기구


주3: 형 D4N 시리즈의 캣위스커 형, 플라스틱 로드 형에는 폼록 기구가 장착되어 있지 않습니다.
주4: 형식 D4N 시리즈 포크 레버형, 캣 위스커형, 플라스틱 로드형은 구조상 범용 리미트 스위치(직접 회로 동작 구조 없음)로 작동합니다.
