【PLe/안전 카테고리 4 상당】 2채널 입력/수동 리셋 회로 예시
| PL/안전 카테고리 | 사용 기기 형식 | 정지 카테고리 | 리셋 방법 |
| PLe/4 상당 | 비상 정지용 누름 버튼 스위치 A165E /형 A22E 안전 릴레이 유닛 형 G9SA-301 AC/DC24V | 0 | 매뉴얼 |
참고. PL 평가 결과는 어디까지나 예시이며, 실제 회로에서는 실제 사용 조건을 확인한 후 고객님 스스로 평가해 주시기 바랍니다.

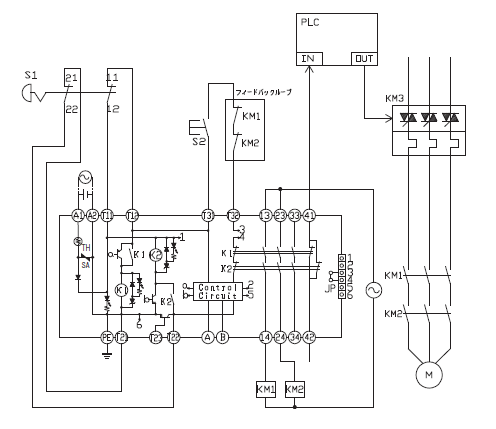

●애플리케이션 이미지
・비상 정지 스위치가 눌리면 모터 M에 대한 전원 공급을 차단한다.
・비상정지 스위치가 해제되고 리셋 스위치 S2가 눌러질 때까지 모터 M에 대한 전원 공급 차단 상태를 유지한다.
S1 : 비상 정지 스위치(직접 개로 동작 접점 * )(형 A165E, 형 A22E)
S2 : 리셋 스위치
KM1, KM2 : 마그네틱 콘택터
KM3 : 솔리드 스테이트 콘택터(형 G3J)
M : 3상 모터
* 직접 개로 동작 기구에 대해서는 아래 관련 FAQ를 참조하십시오.

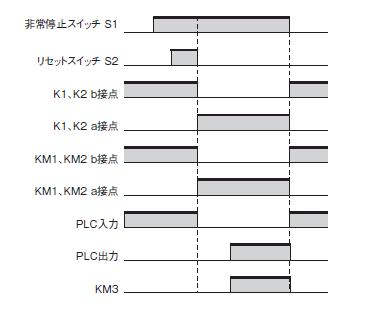

● 동작 차트
안전 관련 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
