D4BL의 권장 커넥터 및 콘듀이트부 처리를 알려주세요.

D4BL의 권장 커넥터 및 콘듀이트부 처리를 알려주세요.

배선성 및 표시 장치의 장착성을 향상시키기 위해 아래 그림의 처리를 권장합니다.

①

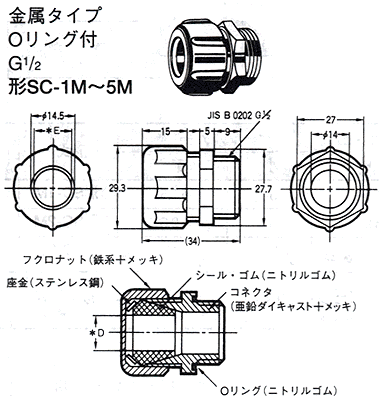

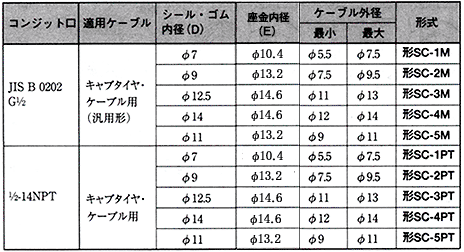

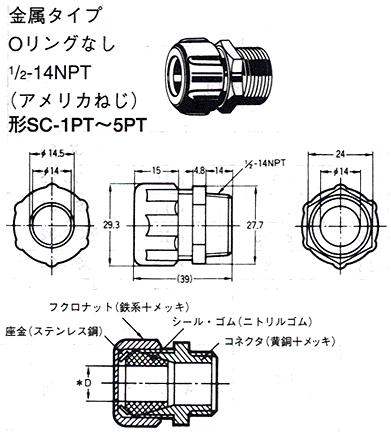

●오므론 제품 적용 커넥터 및 외형 치수도
　　
　
　　

　　

● 타사 제품 추천 커넥터
Pg13.5 커넥터는
일본 플렉스사 제품: 형 ABS-08 Pg13.5, 형 ABS-12 Pg13.5도 사용 가능합니다.
일본 플렉스사: TEL 052-211-3396

② 권장 연결 케이블
AWG20~18(0.5~1. ^0mm² )
케이블 사이즈 7심
UL2464 스타일 케이블을 권장합니다.

③ 1/2-14NPT를 사용할 경우 IP67(관련 FAQ 참조)을 확보하기 위해 커넥터의 콘덕트 포트에 실링 테이프를 감아 주십시오. 커넥터의 조임 토크는 1.77~2.16N·m입니다.

④ 표시 장치 연결은 7심 케이블 연결 후 수행하십시오.
　　

⑤ 배선 시 사용하지 않는 부분의 콘덕트 포트는 부속 캡 스크류를 사용하여 조임 토크 1.27~1.67N·m로 조여 주십시오.

＜케이블 연결 예＞

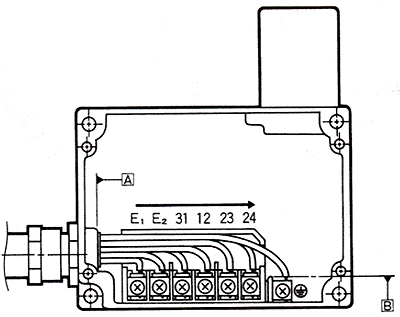

(1) 배선 작업성을 향상시키기 위해 아래 그림과 같이 콘duit 포트에 가까운 터미널부터 연결하십시오.
　　　

각 터미널의 연선은 오른쪽 시계 방향으로 감아 조립하십시오.
나사 조임 토크는 0.59~0.78N·m입니다.

　　　　　　　　　　　
또한 적절한 절연을 유지하기 위해 도체가 단자에서 튀어나오지 않도록 도체를 2~3회 꼬아 확실히 삽입한 후 조여 주십시오.

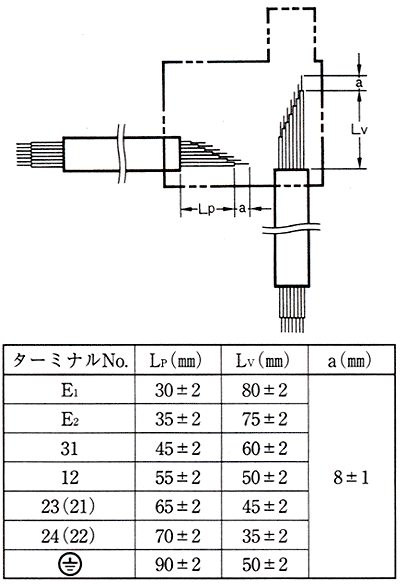

(2) 7심 케이블의 외피 절연 피복면은 아래 그림과 같이 콘덕트 포트 벽면 A 또는 B면에 맞추어 연결하십시오.
