D4DL, D4BL의 DC 솔레노이드 단자 E1-E2에는 극성이 있습니까?

D4DL

극성이 있습니다. 아래 회로 연결 예를 참조하십시오.

* D4DL 시리즈는 2003년에 생산이 종료되었습니다. 대체품으로는 D4NL 시리즈를 검토해 주십시오. 관련 정보의 "생산 종료품/대체 정보"를 이용하십시오.

●형 D4DL 시리즈*의 회로 연결 예
・DC24V 솔레노이드에는 극성이 있습니다. 단자의 극성을 확인한 후 배선하십시오.
・단자 NO.12, 31을 연결하여 사용하십시오. (BIA GS-ET-19 기준)
・표시등은 직접 개로 접점(강제 개리 접점)에 대해 병렬로 연결하지 마십시오.
표시등 파손 시 단락 전류가 흘러 설비가 오작동할 우려가 있습니다.
・아래 연결 예에서는 문 개방 상태에서 표시등이 점등됩니다. (형식 D4DL-1CFA-B의 경우)

　　

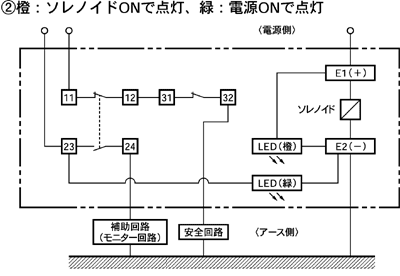

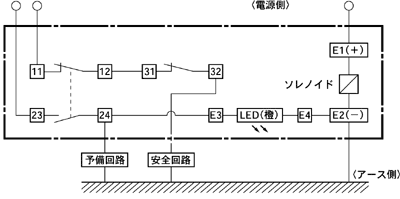

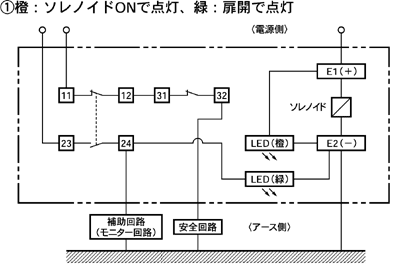

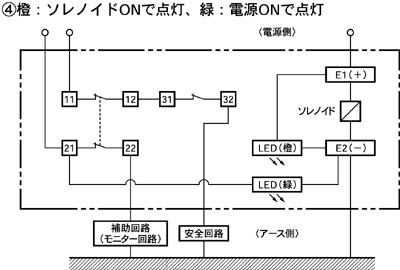

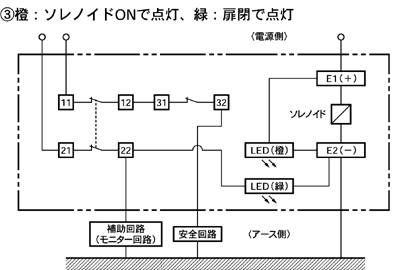

●형 D4BL 시리즈 회로 연결 예
・DC24V 솔레노이드에는 극성이 있습니다. 단자의 극성을 확인한 후 배선하십시오.
・안전 접점 단자(11-12-31-32) 및 안전 회로 측에는 표시등을 연결하지 마십시오.
・표시등을 사용하시는 경우, 아래 그림과 같이 보조 회로 측(모니터 회로) 또는 솔레노이드 입력 단자에 연결 배선하십시오.
・문의 개폐 상태, 전원 ON/OFF 상태, 솔레노이드 ON/OFF 상태를 표시등으로 확인할 수 있습니다.
・표시등은 직접 개로 접점(강제 개리 접점)에 대해 병렬로 연결하지 마십시오.
・표시등 파손 시 단락 전류가 흘러 설비가 오작동할 우려가 있습니다.
・기계의 시동・정지 및 잠금 해제는 반드시 전용 비상 정지용 누름 버튼 스위치를 사용하십시오.
