■콘지트부(안전 도어 스위치/안전 리미트 스위치 용어집)

■콘지트부(안전 도어 스위치/안전 리미트 스위치 용어집)

안전 도어 스위치/안전 리미트 스위치의 도관구·배선구를 콘지트부라고 하며, 이 부분에서 전선 부분의 실링을 수행합니다.

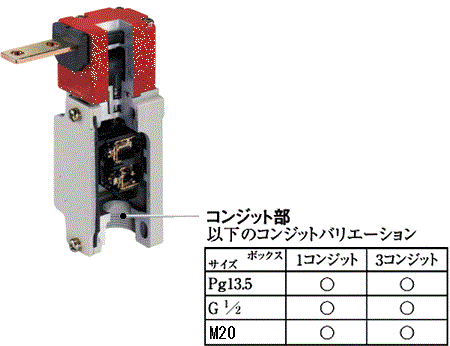

아래 D4BS 시리즈의 구조 단면 사진을 참조하십시오.

■ 카탈로그의 콘덕트 부 크기 란에 기재된 Pg13.5, M20은 유럽 사양, G1/2는 일본 사양입니다.

■예: 안전 도어 스위치 형식 D4BS 시리즈의 콘덕트 부와 콘덕트 부 적용 사이즈는 다음과 같습니다.
　　　

■1컨덕트형／2컨덕트형／3컨덕트형의 차이에 대해서는
1컨덕트형은 스위치 본체에 컨덕트부가 1개 있는 타입,
2컨덕트형은 스위치 본체에 컨덕트부가 2개 있는 타입
　

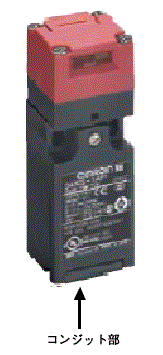

■1컨덕트형
예: 형식 D4NS-2AF의 경우
　　　　　　　　　　

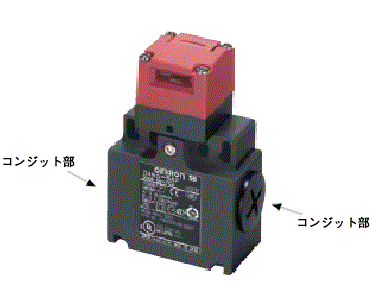

■2컨덕트형
예: 형식 D4NS-6AF의 경우
