【PLd/안전 카테고리 3 상당】 리미트 스위치 2채널 입력/오토 리셋 회로 예시

【PLd/안전 카테고리 3 상당】 리미트 스위치 2채널 입력/오토 리셋 회로 예시

●주의
・PL 평가 결과는 어디까지나 예시이며, 실제 회로에서는 실제 사용 조건을 확인한 후 고객님 스스로 평가해 주시기 바랍니다.
・형식 G9SB-3010은 전원 직절단 타입이며, 안전 입력은 없습니다. 안전 카테고리 3에 적용 가능합니다.

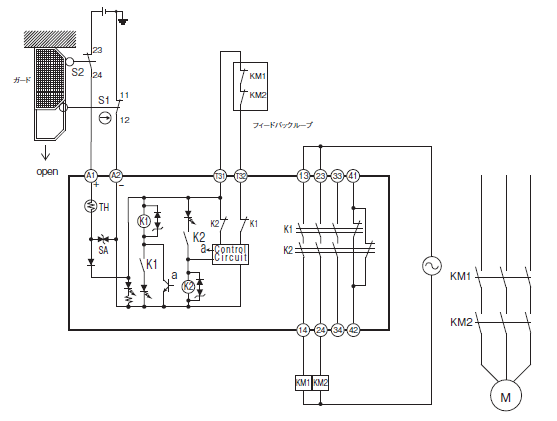

●애플리케이션 이미지
・가드가 열리면 S1 및 S2로 감지하여 모터 M에 대한 전원 공급을 차단한다.
・가드가 닫힐 때까지 모터 M에 대한 전원 공급 차단 상태를 유지한다.


　　S1 : 안전 리미트 스위치(직접 개로 동작 접점)(NC 접점)(형식 D4B-N, 형식 D4N, 형식 D4F)
　　S2 : 리미트 스위치(NO 접점)
　　KM1, KM2 : 마그네틱 콘택터
　　M : 3상 모터

・직접 개로 동작 기구(강제 개리 기구) 에 대해서는 해당 FAQ를 참조하십시오.

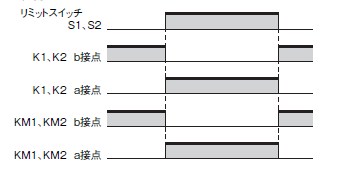

● 동작 차트

안전 관련 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
