■F3SN-A/F3SH와 G7SA 시리즈 조합에 의한 자동 리셋 시 배선도

■F3SN-A/F3SH와 G7SA 시리즈 조합에 의한 자동 리셋 시 배선도

※F3SN-A, F3SH 시리즈는 TYPE 4 안전 라이트 커튼입니다.
※F3SN-A, F3SH 시리즈를 사용할 경우, 아래 회로 예시는 안전 카테고리 4에 해당합니다.
※F3SN-A 시리즈와 F3SH 시리즈의 배선도는 완전히 동일합니다. 또한, 아래는 PNP 출력 타입의 안전 라이트 커튼을 사용할 경우의 배선도입니다. NPN 출력 타입의 안전 라이트 커튼에는 적용할 수 없습니다.

*F3SN-A, F3SH 시리즈는 2012년 3월에, F39-JC□A 시리즈는 2015년 3월에 생산을 종료하였습니다.
관련 정보의 '생산 종료 제품/대체 정보'를 참조하십시오.

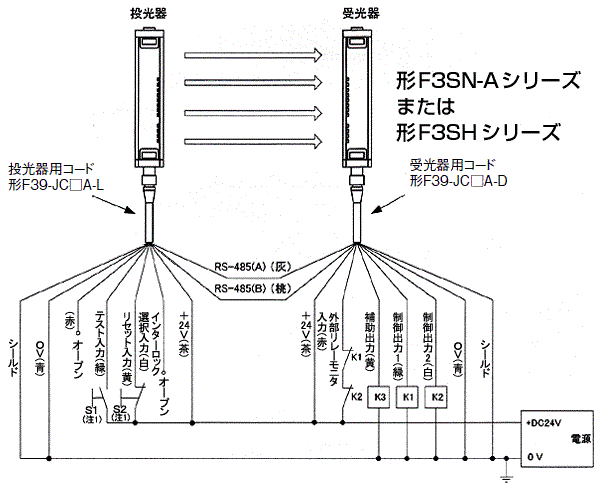

●오토 리셋 시／외부 릴레이 모니터 기능 사용 시 배선도


　S1 : 외부 테스트 스위치 (주1)
　S2 : 록아웃 리셋 스위치(스위치가 필요 없는 경우, DC24V에 연결) (주1)
　K1, K2 : 기계의 위험부를 제어하는 안전 릴레이 등(G7SA 시리즈)
　K3 : 부하, PLC 등(모니터용)

　주1) 미소 부하용 스위치를 사용하십시오.

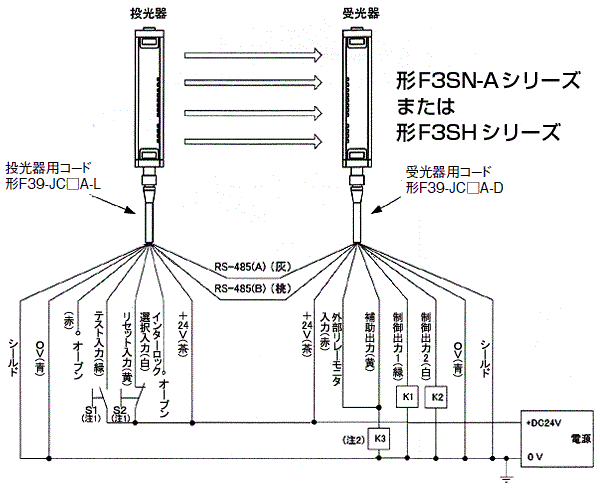

●오토 리셋 시／외부 릴레이 모니터 기능 미사용 시 배선도


　S1 : 외부 테스트 스위치 (주1)
　S2 : 록아웃 리셋 스위치(스위치가 불필요한 경우, DC24V에 연결) (주1)
　K1, K2 : 기계의 위험부를 제어하는 안전 릴레이 등(G7SA 시리즈)
　K3 : 부하, PLC 등(모니터용)(주2)

　주1) 미소 부하용 스위치를 사용하십시오.
　주2) K3이 필요하지 않은 경우, 보조 출력은 외부 릴레이 모니터 입력과 단락하십시오.


안전에 관한 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
