■F3SN-B와 G7SA 조합에 의한 수동 리셋 시 배선도

■F3SN-B와 G7SA 조합에 의한 수동 리셋 시 배선도

※형 F3SN-B 시리즈는 TYPE 2 안전 라이트 커튼입니다.
※형 F3SN-B 시리즈를 사용할 경우, 아래 회로 예시는 안전 카테고리 2에 해당합니다.
※아래는 PNP 출력 타입의 안전 라이트 커튼을 사용할 경우의 배선도입니다.
NPN 출력 타입의 안전 라이트 커튼에는 적용할 수 없습니다.

*형 F3SN-B 시리즈는 2012년 3월에, 형 F39-JC□A 시리즈는 2015년 3월에 생산을 종료하였습니다.
관련 정보의 '생산 종료품/대체 정보'를 참조하십시오.


● 수동 리셋 시/외부 릴레이 모니터 기능 사용 시 배선도


　S1 : 외부 테스트 스위치 (주1)
　S2 : 인터록/록아웃 리셋 스위치 (주1)
　K1, K2 : 기계의 위험부를 제어하는 릴레이 등(형 G7SA 시리즈)
　K3 : 부하, PLC 등(모니터용)

　주1) 미소 부하용 스위치를 사용하십시오.

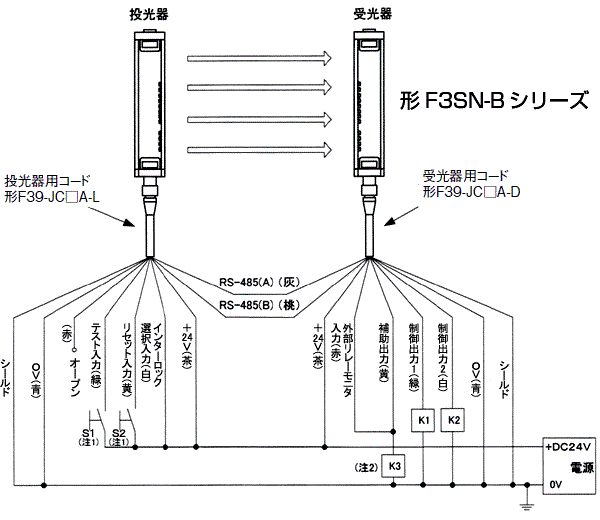

● 수동 리셋 시／외부 릴레이 모니터 기능 미사용 시 배선도


　S1 : 외부 테스트 스위치 (주1)
　S2 : 인터록/락아웃 리셋 스위치 (주1)
　K1, K2 : 기계의 위험부를 제어하는 릴레이 등(형 G7SA 시리즈)
　K3 : 부하, PLC 등(모니터용)(주2)

　주1) 미소 부하용 스위치를 사용하십시오.
　주2) K3이 불필요한 경우, 보조 출력은 외부 릴레이 모니터 입력과 단락하십시오.


안전에 관한 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
