■F3SN-A/F3SH와 F3SP-B1P 조합에 의한 수동 리셋 시 배선도

■F3SN-A/F3SH와 F3SP-B1P 조합에 의한 수동 리셋 시 배선도

※형 F3SN-A, 형 F3SH 시리즈는 TYPE 4 안전 라이트 커튼입니다.
※형 F3SN-A, 형 F3SH 시리즈를 사용할 경우, 아래 회로 예시는 안전 카테고리 4에 해당합니다.
※형 F3SN-A 시리즈와 형 F3SH 시리즈의 배선도는 완전히 동일합니다.

*형 F3SN-A, 형 F3SH 시리즈는 2012년 3월에, 형 F39-JC□B 시리즈는 2015년 3월에 생산을 종료하였습니다.
관련 정보의 '생산 종료품/대체 정보'를 참조하십시오.

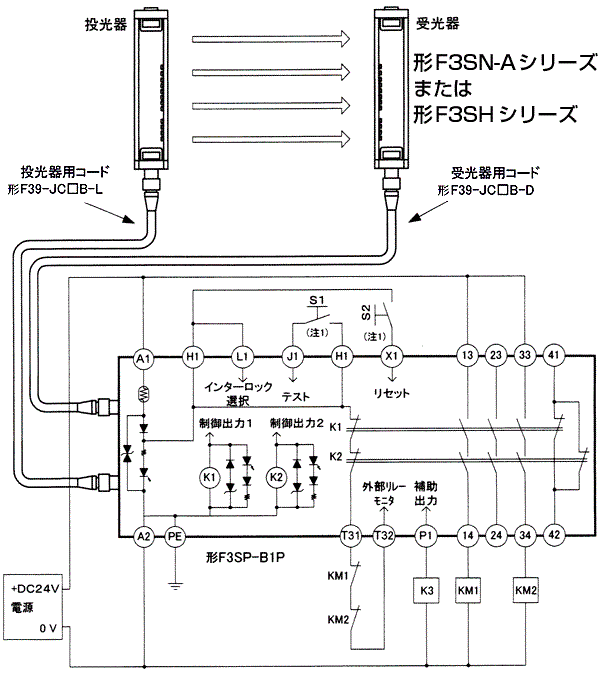

● 수동 리셋 시／외부 릴레이 모니터 기능 사용 시 배선도


　S1 : 외부 테스트 스위치 (주1)
　S2 : 인터록/락아웃 리셋 스위치 (주1)
　KM1, KM2 : 기계의 위험부를 제어하는 안전 릴레이(형 G7SA 시리즈) 및 마그네트 콘택터 등
　K3 : 부하, PLC 등(모니터용)

　주1) 미소 부하용 스위치를 사용하십시오.


● 수동 리셋 시／외부 릴레이 모니터 기능 미사용 시 배선도
외부 릴레이 모니터를 사용하지 않는 경우, 위 배선도에서 형식 F3SP-B1P 본체의 T31과 T32를 단락하여 사용하십시오.

형 F3SP-B1P의 전체 단자 번호 및 단자 배치도에 대해서는 형 F3SP-B1P에 동봉된 취급 설명서를 참조하십시오.

* F3SP-B1P형 취급 설명서는 아래 상품 정보의 매뉴얼 항목에서도 다운로드할 수 있습니다.
(카탈로그·매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)

안전 관련 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
