■과전압 범주(규격 일반 용어집)
- 등록일
- 2025. 12. 17.
■과전압 범주(규격 일반 용어집)

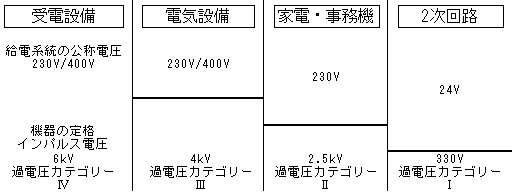

과전압 범주(Overvoltage Category)는 기기의 정격 임펄스 전압과 정격 전압에 해당하는 공칭 전압에 따라 아래 표와 같이 과전압 범주 I, II, III, IV로 4가지로 분류되며, 공칭 전압에 대한 정격 임펄스 전압의 수준은 각각 아래 그림과 같이 설정되어 있습니다. 공간 거리(과전압 범주와 오염도로 결정됨)를 결정하는 요소입니다.
| 과전압 범주 | 기기 장치 개요 | 구체적인 예 |
| Ⅰ | 과도 과전압을 낮은 수준으로 제한하기 위한 조치가 취해진 회로에 연결되는 기기. | 절연형 변압기를 통한 전원 장치 등으로 보호된 전자 회로 장치. |
| Ⅱ | 고정 배선 설비(콘센트 등)에서 공급되는 에너지 소비형 기기. | 정보 처리 기기, 휴대용 공구 및 가정용 기기. |
| Ⅲ | 기기의 신뢰성 및 유효성이 특히 요구되는 고정 배선 설비 내의 기기. | 고정 설비 내의 스위치 및 고정 설비에 영구적으로 연결되는 산업용 기기. |
| Ⅳ | 인입구부에서 사용되는 기기. | 1차측 과전류 보호 장치. |
[관련 규격]
IEC 60664
안전 관련 정보는 아래 관련 정보도 참조하십시오.
