■F3SN-B와 F3SP-B1P 조합에 의한 수동 리셋 시 배선도

■F3SN-B와 F3SP-B1P 조합에 의한 수동 리셋 시 배선도

※형 F3SN-B 시리즈는 TYPE 2 안전 라이트 커튼입니다.
※형 F3SN-B 시리즈를 사용할 경우, 아래 회로 예시는 안전 카테고리 2에 해당합니다.

*형 F3SN-B 시리즈는 2012년 3월에 생산을 종료하였습니다.
관련 정보의 '생산 종료 제품/대체 정보'를 참조하십시오.

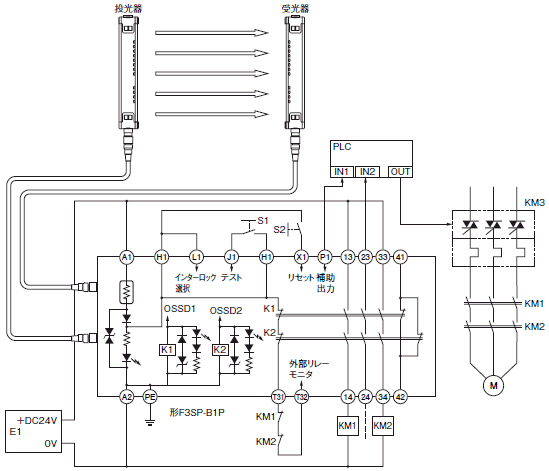

● 수동 리셋 시／외부 릴레이 모니터 기능 사용 시 배선도


　S1 : 외부 테스트 스위치 (주1)
　S2 : 인터록/락아웃 리셋 스위치 (주1)
　KM1, KM2 : 마그네틱 콘택터
　KM3 : 솔리드 스테이트 콘택터 (형 G3J)
　M : 3상 모터
　E1 : DC24V 전원
　PLC : 프로그래머블 컨트롤러 (모니터 용도이며 안전 시스템과는 무관합니다.)

　주1) 미소 부하용 스위치를 사용하십시오.

● 수동 리셋 시／외부 릴레이 모니터 기능 미사용 시 배선도
　외부 릴레이 모니터를 사용하지 않을 경우, 위 배선도에서 형식 F3SP-B1P 본체의 T31과 T32를 단락시켜 사용하십시오.


형식 F3SP-B1P의 전체 단자 번호 및 단자 배치도에 대해서는 형식 F3SP-B1P에 동봉된 취급 설명서를 참조하십시오.
* F3SP-B1P형의 취급 설명서는 아래 상품 정보의 매뉴얼 항목에서도 다운로드할 수 있습니다.
(카탈로그·매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)


안전 관련 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
