【PLe/안전 카테고리 4 상당】 2핸드 입력 회로 예시

【PLe/안전 카테고리 4 상당】 2핸드 입력 회로 예시

PL/안전 카테고리	사용 기기 형식	중지 카테고리	리셋 방법
PLe/4 상당	안전 릴레이 유닛 형 G9SA-TH301 AC/DC24V	0	-

참고. PL 평가 결과는 어디까지나 예시이며, 실제 회로에서는 실제 사용 조건을 확인한 후 고객님께서 직접 평가해 주시기 바랍니다.

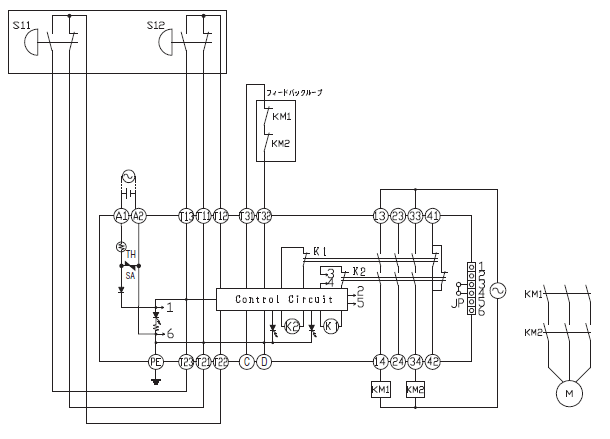

● 애플리케이션 이미지
・양손 누름 버튼 스위치 S11 및 S12가 동시에 눌리면 모터 M이 ON한다.
・S11 또는 S12 중 하나가 놓이면 모터 M이 OFF된다.


　S11, S12 : 양손 누름 버튼 스위치 (S11, S12는 1a+1b 스위치를 사용하십시오.)
　KM1, KM2 : 마그네틱 콘택터

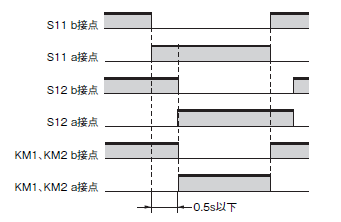

● 동작 차트

　입력 시간차가 0.5초 이하인 경우에만 작동합니다.


안전 관련 정보는 아래 관련 정보 [안전 솔루션]을 참조하십시오.
