■강제 가이드 접점 구조(안전 릴레이 유닛/안전 릴레이 용어집)

■강제 가이드 접점 구조(안전 릴레이 유닛/안전 릴레이 용어집)

a 접점이 용접된 경우, 코일 OFF 상태에서 모든 b 접점이 0.5mm 이상의 접점 간격을 확보하는 구조, 또한 b 접점이 용접된 경우, 코일 ON 상태에서 모든 a 접점이 0.5mm 이상의 접점 간격을 확보하는 구조를 "강제 가이드 접점 구조"라고 합니다.
아래 그림을 참조하십시오.

강제 가이드 접점 구조는 EN61810-3(관련 FAQ 참조)에 기반한 안전 릴레이에 대한 요구 사항이기도 합니다.
또한, 클래스 A(모든 접점에 강제 가이드 접점 부착) 안전 릴레이에는 명판에 마크가 표시되어 있습니다.

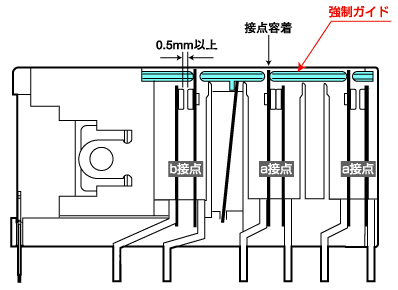

● 강제 가이드 접점 구조(형 G7SA 안전 릴레이)
