CS1/CJ1/CJ2의 인덱스 레지스터와 데이터 레지스터를 태스크 간에 공유하는 방법을 알려주세요.

CS1/CJ1/CJ2의 인덱스 레지스터와 데이터 레지스터를 태스크 간에 공유하는 방법을 알려주세요.

CS/CJ 시리즈의 인덱스 레지스터와 데이터 레지스터는 기본적으로 "각 태스크마다 독립적으로 사용"으로 설정되어 있지만, 아래의 CPU 유닛에서는 CX-Programmer를 사용하여 "각 태스크 공통으로 사용"으로 설정 변경할 수 있습니다.

설정 변경이 가능한 CPU 유닛으로는 CS1/CJ1/CJ2 외에도 CP1H/CP1L이 있습니다.

■설정 변경 방법
①프로젝트 작업 공간의 PLC(새 PC1[CJ1M])를 마우스로 선택합니다.



　 　　　 　 그림 1


② 메뉴 바에서 [보기] → [속성]을 선택합니다.

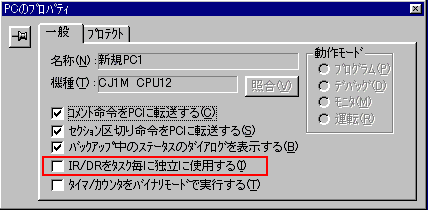

③ 아래 대화 상자가 표시되면, 빨간색 선으로 표시된 부분의 체크를 해제합니다.
④ PC→PLC로의 프로그램 전송 시 해당 설정이 변경됩니다.


　　 　 　 　 　 　 　 그림 2
