CS1/CJ1/CJ2/CP1/CP2 시리즈의 컨디션 플래그 주소와 그 명칭, 의미를 알려주십시오.

등록일
2025. 12. 17.

CS1/CJ1/CJ2/CP1/CP2 시리즈의 컨디션 플래그 주소와 그 명칭



컨디션 플래그는 명령 실행 결과를 나타내는 플래그 및 상시 ON 또는 OFF 상태의 플래그입니다. 주소가 아닌 레이블(명칭)로 지정합니다.
CX-Programmer에서는 레이블(명칭) 앞에 P_를 붙인 시스템 정의 변수명(글로벌 변수)으로 미리 등록되어 있습니다.

명칭 CX-Programmer
에서의 명칭		 주소 의미
≧ 플래그 P_GE CF000 두 데이터의 비교 결과가 "≧"일 경우 ON
≠ 플래그 P_NE CF001 두 데이터의 비교 결과가 "≠"일 경우 ON
≦ 플래그 P_LE CF002 두 데이터의 비교 결과가 "≦"인 경우 ON
오류(ER) 플래그 P_ER CF003 각 명령의 오퍼랜드 데이터가 부정한 경우(명령 처리 오류 발생 시) ON
캐리(CY) 플래그 P_CY CF004 연산 결과, 자릿수 상승 또는 자릿수 하강이 있었을 경우, 비트가 시프트된 경우 등에 ON
＞ 플래그 P_GT CF005 두 데이터의 비교 결과가 "＞"인 경우, 특정 데이터가 지정 범위를 초과한 경우 등에 ON
＝플래그 P_EQ CF006 두 데이터의 비교 결과가 "="인 경우, 연산 결과가 0인 경우 등에 ON
＜ 플래그 P_LT CF007 두 데이터의 비교 결과가 "＜"인 경우, 특정 데이터가 지정 범위를 하회하여 초과한 경우 등에 ON
네거티브(N) 플래그 P_N CF008 연산 결과의 최상위 비트가 1이 된 경우 등에 ON
오버플로(OF) 플래그 P_OF CF009 연산 결과가 오버플로우된 경우 ON
언더플로우(UF) 플래그 P_UF CF010 연산 결과가 언더플로우한 경우 ON
액세스 에러(AER) 플래그 P_AER CF011 "부적절한 영역 액세스 오류" 발생 시 ON
0.1초 클럭 펄스 P_0_1s CF100 0.05초 ON, 0.05초 OFF 반복 펄스
0.2초 클럭 펄스 P_0_2s CF101 0.1초 ON, 0.1초 OFF 반복 펄스
1초 클럭 펄스 P_1s CF102 0.5초 ON, 0.5초 OFF 반복 펄스
0.02초 클럭 펄스 P_0_02s CF103 0.01초 ON, 0.01초 OFF 반복 펄스
1분 클록 펄스 P_1min CF104 30초 ON, 30초 OFF 반복 펄스
상시 ON 플래그 P_On CF113 항상 ON 상태인 플래그
상시 OFF 플래그 P_Off CF114 항상 OFF 상태인 플래그

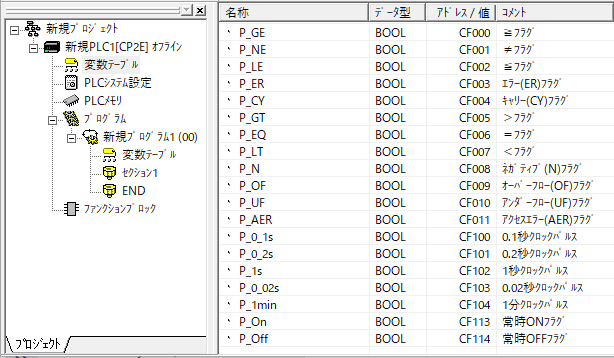

CX-Programmer의 변수 테이블에서도 참조할 수 있습니다.
IMG_ｺﾝﾃﾞｨｼｮﾝﾌﾗｸﾞ_JPG_001

사용 방법에 대한 자세한 내용은 「 CP2E-E/N CPU 유닛 사용자 매뉴얼(소프트웨어 편)(SBCA-478) 」의 「5-11 컨디션 플래그」를 참조하십시오.
