F92A에 사용할 수 있는 연결 스위치, 근접 센서를 알려주세요.

F92A에 사용할 수 있는 연결 스위치

전송 커플러 F92A-C-1은 코일 간(형 F92A와 근접 센서)의 자기 결합을 응용하여 ON/OFF 신호를 무선으로 전송합니다.
기존 센서로는 사용이 어려운 회전체, 이동 물체로부터의 신호 전송이 가능합니다.


무전원으로 작동하므로 사용이 편리하고 유지보수가 필요 없습니다.
자기 결합 방식이므로 수지, 유리 등의 비금속 벽이 있어도 전송할 수 있습니다.

연결 스위치에 대해서는 (표1)을, 전송 가능한 근접 센서는 (표2)를 참조하십시오.


(표1) 연결 스위치에 대하여　
아래 조건을 만족하는 유접점 타입을 사용하십시오.

접촉 저항	1Ω 이하
개방 저항	10MΩ 이상
기타	미소 부하용으로, 500mV 1mA를 개폐할 수 있는 것

다만, 보증 범위 외 사용법이지만 오픈 컬렉터 출력 센서를 사용할 수도 있습니다. 단, 오픈 컬렉터 출력 센서를 사용할 경우 연결 스위치로 사용하는 센서에도 전원 공급이 필요합니다. 또한 전송 거리는 유접점 스위치를 사용했을 때의 약 절반이 됩니다.

● 연결 (오픈 컬렉터 출력 센서 사용 시)　

NPN 오픈 컬렉터	센서의 출력 단자와 마이너스 단자를 F92A의 스위치 연결 단자에 연결하고, 센서의 플러스와 마이너스에 센서용 전원을 연결하십시오.
PNP 오픈 컬렉터	센서의 출력 단자와 플러스 단자를 F92A의 스위치 연결 단자에 연결하고, 센서의 플러스와 마이너스에 센서용 전원을 연결하십시오.

(표 2) 전송 가능한 근접 센서　
・모두 실드 타입, 크기: M18, 검출 거리는 5mm입니다.
・기타 근접 센서는 발진 주파수나 발진 방식이 달라 F92A와의 전송이 불가능합니다. 전송 불가 기종과 조합하여 사용할 경우 안정적인 감지 거리를 확보할 수 없습니다.
작동하지 않거나 감지 거리 저하 등이 발생할 수 있으므로, 권장 기종으로 사용하시기 바랍니다.

시리즈	출력	동작 모드
		NO	NC	NO+NC
E2E NEXT	직류 3선식 NPN	E2E-X5C118 E2E-X5C1L18	E2E-X5C218 E2E-X5C2L18	E2E-X5C318 E2E-X5C3L18
	직류 3선식 PNP	E2E-X5B1T18 E2E-X5B1TL18 E2E-X5B1D18 E2E-X5B1DL18	E2E-X5B218 E2E-X5B2L18	E2E-X5B3T18 E2E-X5B3TL18 E2E-X5B3D18 E2E-X5B3DL18
E2E	직류 3선식 NPN	E2E-X5E1 *1	E2E-X5E2 *1	ー
	직류 3선식 PNP	E2E-X5F1 *1	E2E-X5F2 *1	ー
	교류 2선식	E2E-X5Y1	E2E-X5Y2	ー
E2E2	직류 3선식 NPN	E2E2-X5C1 *1	E2E2-X5C2 *1	ー
	교류 2선식	E2E2-X5Y1	E2E2-X5Y2	ー
E2F	직류 3선식 NPN	E2F-X5E1	E2F-X5E2	ー
	직류 3선식 PNP	E2F-X5F1	E2F-X5F2	ー
	교류 2선식	E2F-X5Y1	E2F-X5Y2	ー

*1　2022년 3월 생산 종료입니다.

● 참고 동작 원리
・접점 스위치를 사용한 경우, F92A에는 (그림 1)의 파란색 화살표처럼 양방향으로 전류가 흐릅니다.
・오픈 컬렉터 출력 센서를 사용한 경우, F92A로 흐르는 전류가 (그림 2)처럼 한 방향이 되므로 근접 센서 측에 가해지는 임피던스 변화가 줄어듭니다.
접점 스위치를 사용한 경우와 동일한 임피던스 변화를 얻으려면 근접 센서와 F92A 사이의 거리를 좁혀야 하므로 전송 거리가 절반으로 줄어듭니다.

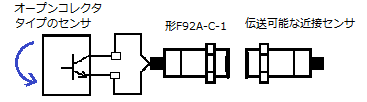

　(그림 1)
　　　　　　
　(그림 2)
　　　　　　
　　　　*　센서에는 전원 공급이 필요합니다.
