근접 센서의 상호 간섭을 방지하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
근접 센서의 상호 간섭을 방지하는 방법을 알려주세요.
동일한 근접 센서를 여러 개 가까이에서 사용할 경우, 개별 발진 주파수가 동일하기 때문에 서로의 발진 진폭에 간섭하여 오동작 또는 채터링 현상이 발생합니다.
(이를 상호 간섭이라고 합니다.)
이 간섭을 방지하기 위해서는 기종별 설치 피치를 확보해 주십시오.
■설치 피치
동일 주파수의 근접 센서를 근접하여 병렬, 대향 설치할 경우 간격 제약이 있습니다.
권장 설치 간격은 형식별로 다릅니다.
이주파 타입을 조합한 경우, 표준 기종보다 짧은 거리에서 설치할 수 있습니다.
또한 기종에 따라 밀착 설치가 가능한 경우가 있습니다.
권장 설치 간격은 형식별로 다릅니다.
이주파 타입을 조합한 경우, 표준 기종보다 짧은 거리에서 설치할 수 있습니다.
또한 기종에 따라 밀착 설치가 가능한 경우가 있습니다.
・이주파수 타입에 관하여
상호 간섭의 영향을 줄이기 위해 근접 센서의 발진 주파수를 달리한 이주파수 타입을 준비하고 있습니다.
여러 개의 근접 센서를 근접하여 설치하고자 하는 경우, 표준 타입과 이주파수 타입을 교대로 배치하는 것을 권장합니다.
여러 개의 근접 센서를 근접하여 설치하고자 하는 경우, 표준 타입과 이주파수 타입을 교대로 배치하는 것을 권장합니다.

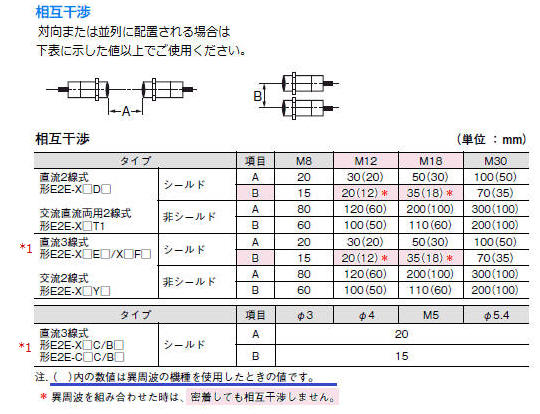

●설치 피치 카탈로그 기재 예 E2E
*1 E2E 시리즈의 직류 3선식은 2022년 3월에 생산을 종료합니다.
추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.
■이주파수 타입의 형식 예
E2E 시리즈, 형 TL-W 시리즈, 형 E2F 시리즈, E2E2, E2EC 시리즈의 이주파수 타입은 형식의 NO/NC를 나타내는 숫자(1 또는 2) 뒤에 " 5 "가 붙습니다. E2S 시리즈의 이주파수 타입은 형식 뒤에 "B"가 붙습니다. (일부, 준비하지 않은 형식도 있습니다.)
・형식 예
| 형상 | 시리즈 | 전원과 출력 사양 | 크기 | 형식 예 | |
| 표준 타입 | 이주파 타입 | ||||
| 원통형 | E2E | 직류 2선식 | M12 | E2E-X3D1-N | E2E-X3D15-N |
| M18 | E2E-X7D1-N | E2E-X7D15-N | |||
| M12 | E2E-X8MD1 | E2E-X8MD15 | |||
| 직류 3선식 *1 (NPN 출력) | M12 | E2E-X2E1 *1 | E2E-X2E15 | ||
| M18 | E2E-X10ME2 *1 | E2E-X10ME25 | |||
| 직류 3선식 *1 (PNP 출력) | M30 | E2E-X18MF1 *1 | E2E-X18MF15 | ||
| 교류 2선식 | M12 | E2E-X5Y1 | E2E-X5Y15 | ||
| E2F | 직류 3선식 (NPN 출력) | M30 | E2F-X10E1 | E2F-X10E15 | |
| 교류 2선식 | M30 | E2F-X10Y1 | E2F-X10Y15 | ||
| E2E2 | 직류 2선식 | M18 | E2E2-X7D1 | E2E2-X7D15 | |
| E2EC | 직류 2선식 | φ8 | E2EC-C3D1 | E2EC-C3D15 | |
| M12 | E2EC-X4D1 | E2EC-X4D15 | |||
| 직류 3선식 (NPN 출력) | φ3 | E2EC-CR5C1 | E2EC-CR5C15 | ||
| 형상 | 시리즈 | 전원 및 출력 사양 | 형식 예 | ||
| 표준 타입 | 이주파 타입 | ||||
| 각형 | E2S | 직류 2선식 | E2S-Q21 | E2S-Q21B | |
| E2S-W21 | E2S-W21B | ||||
| 직류 3선식 (NPN 출력) | E2S-Q13 | E2S-Q13B | |||
| E2S-W13 | E2S-W13B | ||||
| 직류 3선식 (PNP 출력) | E2S-Q25 | E2S-Q25B | |||
| E2S-W25 | E2S-W25B | ||||
| TL-W | 직류 2선식 | TL-W5MD1 | TL-W5MD15 | ||
| 직류 3선식 (NPN 출력) | TL-W5MC1 | TL-W5MC15 | |||
| TL-N TL-Q | 직류 2선식 | TL-N20MD1 | TL-N20MD15 | ||
| TL-Q5MD1 | TL-Q5MD15 | ||||
| 직류 3선식 (NPN 출력) | TL-N20ME1 | TL-W20ME15 | |||
| TL-Q2MC1 | TL-Q2MC15 | ||||
| 교류 2선식 | TL-N20MY1 | TL-N20MY15 | |||
*1 형 E2 E 시리즈의 직류 3선식은 2022년 3월에 생산을 종료합니다. 추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.
