온도 조절기(디지털 조절기)의 "CP(제어 주기)"란 무엇입니까?

온도 조절기(디지털 조절기)의 "CP(제어 주기)"란 무엇입니까?

■제어 주기란

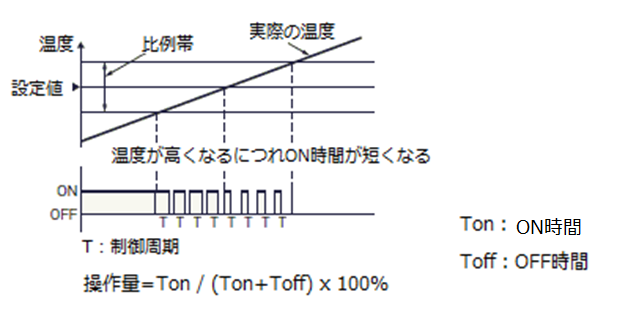

PID 제어를 수행할 때 펄스 출력(릴레이 출력, 전압 출력(SSR 구동용))을 제어에 사용하는 경우, 사전에 설정된 시간 주기에 따라 일정 시간 ON하고 나머지 시간은 OFF를 반복하는 방식으로 진행합니다.
이 사전에 설정된 시간 주기를 CP(제어 주기)라고 합니다.

또한, 리니어 출력(리니어 전압 출력, 리니어 전류 출력)을 제어 출력으로 사용하는 경우, 상시 리니어하게 출력을 변화시킬 수 있으므로 제어 주기는 관계없습니다.
따라서, 파라미터도 표시되지 않습니다.
제어 주기는, 릴레이 접점이나 전압 펄스 출력의 경우에 설정합니다.

예: 제어 주기가 10초이고 조작량이 80%인 경우, Ton은 8초, Toff는 2초입니다.



■적절한 제어 주기
제어 대상의 특성에 따라 적절한 제어 주기는 다릅니다.
또한, 릴레이 접점 출력을 사용하는 경우 제어 주기를 짧게 하면 접점의 마모가 빨라지므로 너무 짧게 하는 것은 권장하지 않습니다.

■제어에 미치는 영향
열응답이 빠른(쉽게 달아오르고 식는) 대상물의 경우, 제어 주기가 너무 길면 대상물 자체의 온도 변화에 대해 제어가 거칠어져 오버슈트나 헌팅이 발생하기 쉽습니다.
이 경우 접점 출력을 피하고, 전압 출력(SSR 구동용)과 솔리드 스테이트 릴레이(SSR)의 조합으로 제어 주기를 짧게 설정하여 사용하십시오.

(표1)　설정 파라미터　예: 형 E5□C　
・제어 방식이 ON/OFF 제어로 설정된 경우 표시되지 않습니다.
　PID 제어로 전환하는 방법은 해당 FAQ를 참조하십시오.
・표준 제어의 경우, 가열 제어(역동작), 냉각 제어(정동작)에 관계없이 CP(제어 주기(가열))를 설정합니다.
　가열 냉각 제어의 경우, 가열 측, 냉각 측 각각 별도의 제어 주기를 설정할 수 있습니다.
　가열 측은 CP(제어 주기(가열)), 냉각 측은 C-CP(제어 주기(냉각))로 설정합니다.

설정 파라미터		설정값	초기값
조정 레벨	*1 제어 주기(가열)	0.1초, 0.2초, 0.5초 1~99초	릴레이 출력: 20초 전압 출력(SSR 구동용): 2초
	*1 제어 주기(냉각)	0.1초, 0.2초, 0.5초 1~99초	릴레이 출력: 20초 전압 출력(SSR 구동용): 2초

*1　CP, C-CP는 대부분의 기종에서 임의로 설정할 수 있으나, 설정 범위는 기종에 따라 다릅니다.
　　■제어 주기(CP, C-CP)의 설정 범위와 초기값(대표 예)에서 확인하십시오.


(표2)　제어 주기(CP, C-CP) 설정 범위와 초기값 (대표 예시)
・설정 상황에 따라 표시되지 않을 수 있습니다. 해당 FAQ를 참조하십시오.

시리즈・형식		설정 범위(초)	초기값
형 E5□D	형 E5CD 형 E5CD-B 형 E5ED 형 E5ED-B	0.1초, 0.2초, 0.5초 1~99초	릴레이 출력 시: 20초 전압 출력 시：2초
형 E5□C	형 E5GC 형 E5CC 형 E5CC-B 형 E5CC-U 형 E5EC 형 E5EC-B 형 E5AC 형 E5DC	0.1초, 0.2초, 0.5초 1~99초	릴레이 출력 시: 20초 전압 출력 시：2초
형 E5□C-T	형 E5CC-T 형 E5EC-T 형 E5AC-T	0.1초, 0.2초, 0.5초 1~99초	릴레이 출력 시: 20초 전압 출력 시：2초
시리즈・형식		설정 범위(초)	초기값
형 E5CB		0.5초, 1~99초	20초
형 E5□N-H	형 E5CN-H 형 E5EN-H 형 E5AN-H	0.5초, 1~99초	20초
형 E5□N-HT	형 E5CN-HT 형 E5EN-HT 형 E5AN-HT	0.5초, 1~99초	20초
형 E5□N	형 E5CN *2 형 E5EN *2 형 E5AN *2　 형 E5GN *3	0.5초, 1~99초	20초
형 E5□R	형 E5AR *4　 형 E5ER *4	0.2~99.0초	20.0초
형 E5□R-T	형 E5AR-T *4 형 E5ER-T *4	0.01~99.99초	20.0초
형 E5CS *5		2초, 20초	20초
형 E5CSV *5		2초, 20초	20초

*2　형 E5AN, 형 E5EN, 형 E5CN, 형 E5CN-U(형 E5□N 시리즈・베이직 타입)은 2017년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*3　형 E5GN (형 E5□N 시리즈・베이직 타입)은 2015년 3월에 생산을 종료했습니다.대체품 확인 방법은 해당 FAQ를 참조하십시오.
*4　형 E5□R, 형 E5□R-T는 2021년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*5　형 E5CS, 형 E5CSV 시리즈는 파라미터 설정 방식이 아닌 제어 모드 전환 스위치로 설정합니다. 또한 가열/냉각 제어는 불가능합니다.

■ 요청사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오. 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
