PLC에서 스위치 ON 시 두 개의 출력을 교대로 깜빡이게 하는 회로를 알려주세요.

PLC에서 스위치 ON 시 두 개의 출력을 교대로 깜빡이게 하는 회로를 알려주세요.

동작 사양을 나타내는 「타임 차트」와 「래더 회로」를 다음에 제시합니다.

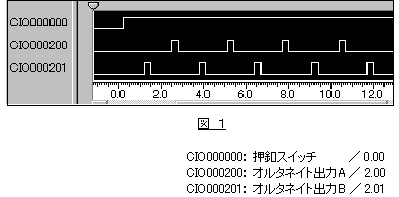

■타임 차트
　　

누름 스위치/0.00-ON 후, T1초 간격으로 두 개의 출력(2.00과 2.01)을 교대로 T2초 동안만 ON시킵니다.

■래더 회로

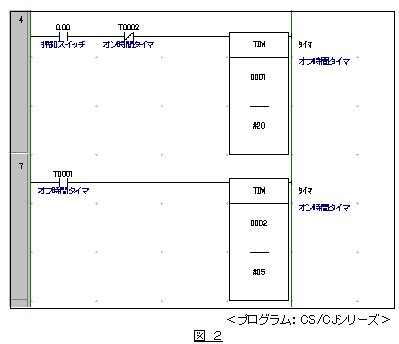

(1) 플리커 신호 발생 회로
　　

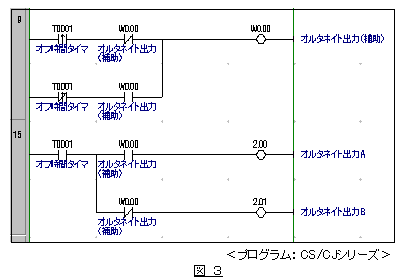

(2) 출력 신호 전환 회로
