릴레이를 원격지에서 작동시켜도 문제없습니까?

릴레이를 원격지에서 작동시켜도 문제없습니까?

배선 거리가 긴 경우, 다음 두 가지 사항이 우려됩니다.
【1】케이블 저항에 의한 영향으로 작동 불량이 발생할 수 있습니다.
【2】부유 용량의 영향으로 복귀 불량이 발생할 수 있습니다.


【1】케이블 저항에 의한 영향
전원부터 릴레이까지의 거리가 긴 경우, 케이블 저항에 의한 전압 강하로 작동하지 않을 수 있습니다.
릴레이 코일 단자의 양단 전압을 확인하신 후, 규정된 전압이 인가되도록 전원 전압 설정을 해 주십시오.
　
〔주의〕　

아래의 시산은 부유 용량의 영향을 0으로 가정하고 있습니다.
실제로는 부유 용량의 영향으로 배선 가능 거리는 기재된 값보다 짧아집니다.　
【2】부유 용량의 영향도 함께 참조하십시오.

●AC 코일 릴레이
【계산식】L = Zr/9R *1 (배선 거리 3Km 정도까지의 계산식)

Zr: 코일 임피던스 (코일 전압(V)／코일 정격 전류(A))
R : 케이블 단위당 저항값(Ω/m)
L : 케이블 길이 한계(왕복)

【계산 예】형 MY 4AC100/110을 AC100V 50Hz에서 사용하는 경우 *2 　　　　　　　

① 정격 전류를 확인합니다.
형 MY4AC100/110을 AC100V 50Hz에서 사용할 경우 정격 전류는 11.7mA(0.0117A)입니다. *3

② 계산합니다.
55863m(약 55.8Km) ? 배선 거리 3Km(왕복 6Km)에서 사용 가능하다고 판단할 수 있습니다.

●DC 코일 릴레이
【계산식】L = Rr/9R *1

Rr: 코일 저항값(Ω)
R : 케이블 단위당 저항값(Ω/m)
L : 케이블 길이 한계(왕복)

【계산 예 *2】형 MY4DC24를 DC24V로 사용할 경우

① 코일 저항값을 확인합니다.
형 MY4DC24V의 코일 저항값은 636Ω입니다. *3

② 계산합니다.
L = 636/(9x0.017)
= 약 4157m(약 4.1Km)　
? 배선 거리 3km(왕복 6km)에서는 사용할 수 없습니다. 2km(왕복 4km)라면 사용 가능합니다.

*1　 9R의 '9'에 대해
이 식에서는 케이블 저항과 코일 임피던스의 비율을 1:9로 설정하고 있습니다.
(「RL:Zr=1:9」=「L=Zr/9R」입니다.)
이 계산식은 릴레이 동작 전압에 대해 충분한 전압을 확보할 수 있는 케이블 저항값을 산출하는 것을 목적으로 합니다. 정격 전압의 90% 이상을 인가할 수 있다면, 릴레이 개개인의 사양 차이가 있어도 거의 문제없이 동작 전압 이상의 전압이 확보되므로, 이 수치를 범용으로 사용하고 있습니다.

*2　 배선 거리 3Km (왕복 6Km)에서 사용 가능한지 여부를 시산한 것입니다.
　　 CVV 케이블(1.25sq)을 사용하는 경우로, 동작 전압을 정격의 90%까지 허용하는 것을 전제로 합니다.

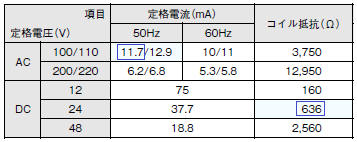

*3 　 형 MY4 　정격 전류, 코일 저항값
　　


【2】유동 용량의 영향
동력 라인 등과 병렬로 장거리 배선을 할 경우 코일 입력 전원이 OFF일 때, 전선의 부유 용량으로 인해 릴레이 양단에 전압이 발생하여 복귀 불량의 원인이 됩니다.
이러한 경우에는 코일 양단에 브리더 저항을 연결하십시오.
또한 AC 코일은 DC 코일에 비해 영향을 받기 쉬우므로 주의하십시오.
　　　　　 　
　　
　

◆브리더 저항 기준 (참고값)

권장 제조사, 권장 형식은 정해져 있지 않습니다. 시중에 판매되는 일반적인 저항기를 사용하십시오.

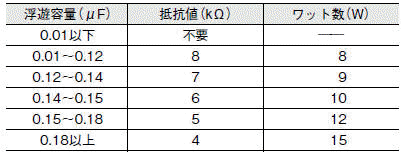

・형 MY4 AC100/110V에서의 브리더 저항(참고값)
　　　

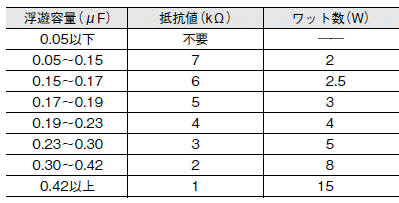

・형 MY4 AC200/220V에서의 브리더 저항(참고값)
