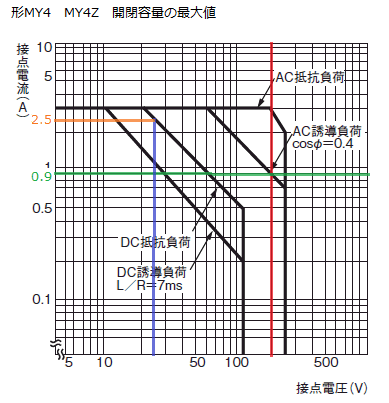

개폐 용량의 최대값 그래프는 부하 종류·전압·전류로부터 개폐 가능한 최대 전압·전류를 확인할 수 있습니다.


예1. AC200V 유도 부하를 개폐할 경우, 몇 A까지 개폐 가능한가?
　　1) 빨간색 세로선: 접점 전압 200V 라인
　　2) 녹색 가로선: AC 유도 부하 그래프와 1)의 빨간색 세로선이 교차하는 지점을 지나는 선
　　3) 녹색 선 → 0.9A

예2. DC24V의 저항 부하를 개폐할 경우, 몇 A까지 개폐할 수 있는가?
　　1) 파란 세로선: 접점 전압의 24V 라인
　　2) 주황색 가로선: DC 저항 부하의 그래프와 1)의 파란색 세로선이 교차하는 지점을 통과하는 선
　　3) 주황색 선 → 2.5A
