릴레이의 내구성 곡선을 읽는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
릴레이의 내구성 곡선을 읽는 방법을 알려주세요.
G7J의 트윈 접점 타입은 접점의 1극이 트윈 접점으로 되어 있습니다.

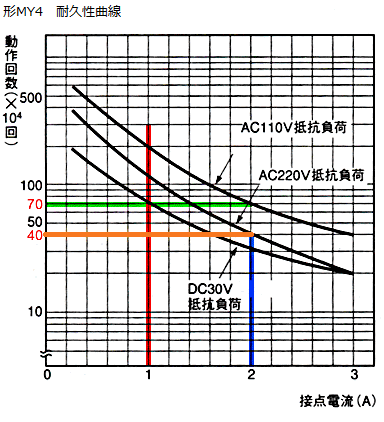

| 내구성 곡선은 개폐하는 부하의 전압·전류로부터 작동 횟수(기대 수명)를 확인할 수 있습니다. 예: 예1: DC 30V, 저항 부하, 접점 전류 1A 1) 빨간 세로선: 접점 전류 1A의 라인 2) 녹색 가로선: DC30V 저항 부하 수명 곡선과 1)의 빨간 세로선이 교차하는 지점을 지나는 선 3) 녹색 가로선 → 약 70만 회 예2: AC220V 저항 부하 접점 전류 2A 1) 파란 세로선: 접점 전류 2A의 라인 2) 주황색 가로선: AC220V 저항 부하 수명 곡선과 1)의 파란색 세로선이 교차하는 지점을 통과하는 선 3) 주황색 가로선 → 약 40만 회 |
