미세 부하 개폐에 적합한 릴레이를 알려주세요.
- 등록일
- 2025. 12. 17.
미세 부하 개폐에 적합한 릴레이를 알려주세요.
미소 부하 개폐(PLC 등에 대한 신호 입력 등)로 사용할 경우 접점 재질과 접촉 방식에 따라 신뢰성이 다릅니다. 신뢰성이 높은 순서는 다음과 같습니다.
・접촉 방식 ①크로스바 트윈 접점 ②트윈 접점 ③싱글 접점
・접점 재질 ①금 클래드 ②금 도금
금 클래딩이란 접촉면의 모재 위에 판상 금을 부착한 것입니다.
도금보다 금의 두께가 두꺼워 미소 부하의 개폐에 더욱 적합합니다.
■ 미세 부하에 적합한 릴레이
전압, 전류 모두 P 수준 이상의 값으로 사용하십시오.
예: G7T-1122S를 DC24V 부하로 사용할 경우: 100μA 이상, 1A 이하로 사용하십시오.
〔주의〕
미세 부하 개폐 시에는 사용 환경이나 개폐 빈도 등의 개폐 조건에 따라 접점 신뢰성(접점 불안정 여부)이 크게 좌우됩니다. 사용 시에는 반드시 실기에서 확인해 주시기 바랍니다.
또한, 릴레이를 전혀 사용하지 않고 보관만 해도 접점의 열화가 진행될 수 있습니다. 접점에 금도금(또는 금 클래드)을 적용하면 환경의 영향을 덜 받게 됩니다.
(표1) 제어반용
| 시리즈 형상 사이즈(㎜) | 형식 (접점 구성) | 접점 재질 | 접촉 방식 | P 수준 (참고값) | 정격 부하 *1 |

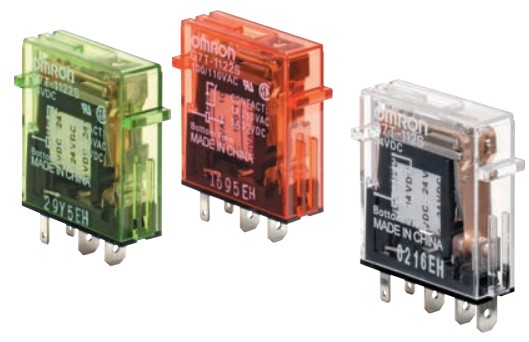

| G7T 32ｘ10ｘ33.5 | G7T-1122S(1a 접점) | 금 합금 클래드 | 크로스바 트윈 접점 | DC1V 100μA | DC24V 1A |
| MY 36ｘ21.5ｘ28 (일부, 높이 53㎜의 기종이 있습니다. | MY2Z-□*2 MY2ZN-□*2 (2c 접점) | 금 도금 | 트윈 접점 | DC1V 100μA | DC24V 5A |
| MY3Z*2(3c 접점) | 금 도금 | 트윈 접점 | DC1V 100μA | ||
| MY4Z-□*2 MY4ZN-□*2(4c 접점) | 금 클래드 | 트윈 접점 | DC1V 100μA | DC24V 3A | |
| MY4-□□ MY4N-□□(4c 접점) | 금 클래드 | 싱글 접점 | DC1V 1mA | ||
| MY4Z-CBG*2( 4c 접점) | 금 클래드 | 크로스바 트윈 접점 | DC1V 100μA | DC24V 1A | |
35.5ｘ21.5ｘ28 | MYQ4*4 (4c 접점) | 금도금 | 싱글 접점 | DC1V 1mA | DC24V 1A |
| MYQ4N*4 (4c 접점) | 금도금 | 싱글 접점 | DC1V 1mA | ||
| MYQ4Z*4 (4c 접점) | 금도금 | 트윈 접점 | DC1V 100μA | ||
| 시리즈 형상 크기(㎜) | 형식 (접점 구성) | 접점 재질 | 접촉 방식 | P 수준 (참고값) | 정격 부하*1 |

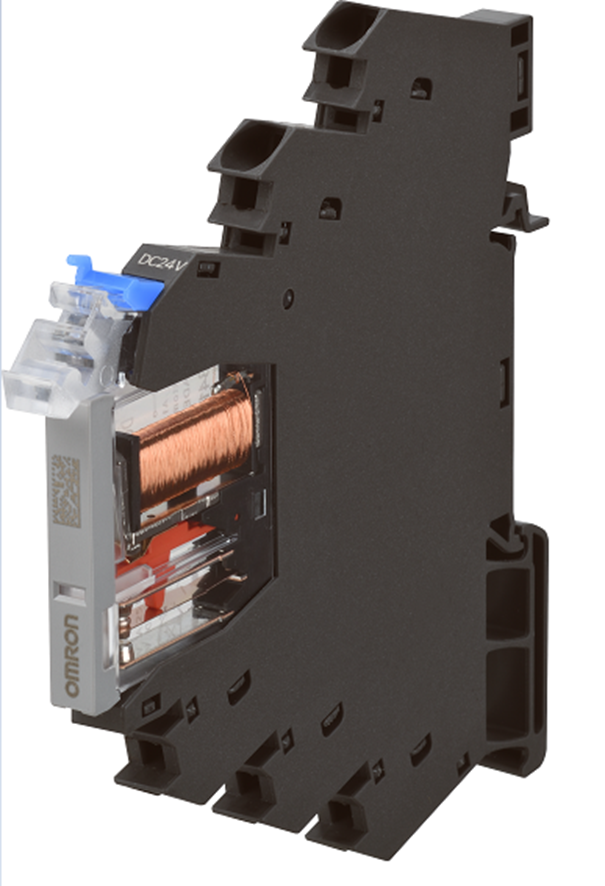

| 90ｘ6.2ｘ80 | G2RV-ST500-AP (1c 접점) | 금도금 | 싱글 접점 | DC100mV 1mA | DC36V 50mA |

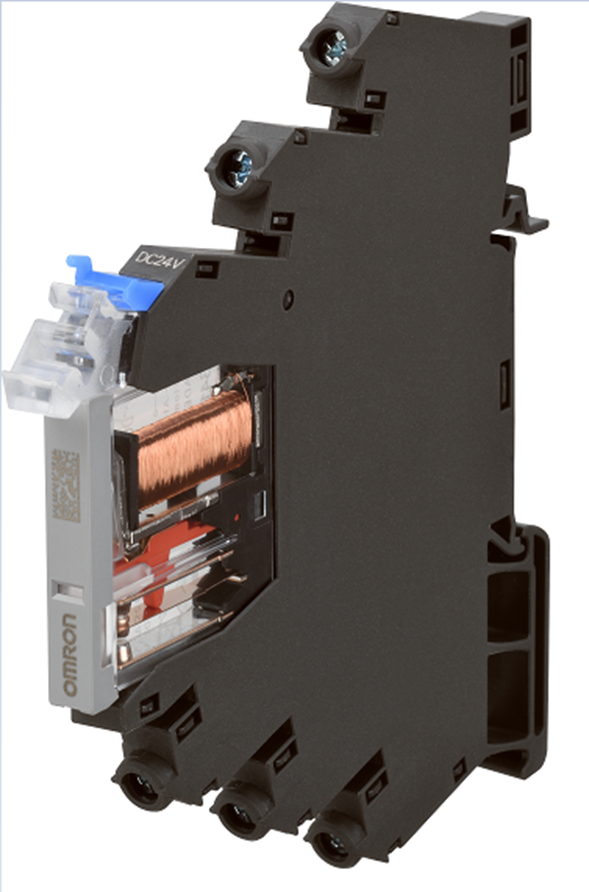

| G2RV-ST 90 x 6.2 x 80 | G2RV-ST700-AP (1c 접점) | 금도금 | 싱글 접점 | DC100mV 1mA | DC36V 50mA |
90ｘ6.2ｘ74.5 | G2RV-SR500-AP *3 (1c 접점) | 금도금 | 싱글 접점 | DC100mV 1mA | DC36V 50mA |
| G2RV-SR700-AP *3 (1c 접점) | 금도금 | 싱글 접점 | DC100mV 1mA | DC36V 50mA |
*1 저항 부하(DC)의 값입니다.
*2 MY의 미소 부하용입니다.
대표적인 형식
・2c접점：MY2Z MY2Z-CR MY2Z-D MY2ZN MY2ZN-CR MY2ZN-D2
・3c 접점: MY3Z
・4c 접점: MY4Z MY4Z-CR MY4Z-D MY4ZN MY4ZN-CR MY4ZN-D2 MY4Z-CBG
*3 G2RV-SR 시리즈는 2024년 3월 말에 생산이 종료되었습니다.
*4 MY의 플라스틱 실링 형입니다.
(표2) 인쇄 회로 기판용 릴레이
| 시리즈 (접점 구성) | 형식 예 | 접점 재질 | 접촉 방식 | P 수준 (참고값) | 정격 부하 *1 |
| G6DN (1a 접점) | G6DN-1A G6DN-1A-L | 은 합금에 금 도금 | 크로스바 트윈 접점 | DC100mV 0.1mA | DC30V 5A |
| G5V-1 (1c 접점) | G5V-1 G5V-1-T90 | 금 합금 및 은 | 크로스바 단일 접점 | DC5V 1mA | DC24V 1A |
| G5V-2 (2c 접점) | G5V-2 G5V-2-H1 | 금 합금 및 은 | 크로스바 트윈 접점 | DC10mV 10μA | DC30V 2A |
| G6E (1c 접점) | G6E-134P-US G6E-134PL-US G6EU-134P-US*5 G6EK-134P-US*5 G6EK-134PL-US*5 | 금 합금 및 은 | 크로스바 트윈 접점 | DC10mV 10μA | DC30V 2A |
| G6A (2c 접점) | G6A-274P G6A-274P-40 G6A-274P-15 G6AU-274P*5 G6AK-274P*5 G6AK-274P-40*5 | 금 합금 및 은 | 크로스바 트윈 접점 | DC10mV 10μA | DC30V 2A |
| G6S (2c 접점) | G6S-2?-□□ G6SU-2?-□□*5 G6SK-2?-□□*5 | 금 합금과 은 | 크로스바 트윈 접점 | DC10mV 10μA | DC30V 2A |
| G6J-Y (2c 접점) | G6J-2?-Y-□□ G6JU-2?-Y-□□*5 | 금 합금과 은 | 크로스바 트윈 접점 | DC10mV 10μA | DC30V 1A |
| G6K (2c 접점) | G6K-2?-□□ G6KU-2?-□□*5 | 금 합금과 은 | 크로스바 트윈 접점 | DC10mV 10μA | DC30V 1A |
*1 저항 부하(DC)의 값입니다.
*5 래칭 릴레이입니다.
