C200HS/C200HX/C200HG/C200HE/CQM1/CPM1/CPM1A/CPM2A/SRM1 시리즈와 PC의 연결 케이블 조합을 알려주세요.

C200HS/C200HX/C200HG/C200HE/CQM1/CPM1/CPM1A/CPM2A/SRM1 시리즈와 PC의 연결 케이블 조합을 알려주세요.

아래 표의 조합으로 사용하십시오.

유닛		PC		네트워크 타입 (직렬 통신 모드)	형식	연결도
종류・형식	포트	종류	포트
CPU 유닛	내장 주변기기 포트	DOS/V	D-SUB 9핀 수	툴버스 (Toolbus) *1 또는 상위 링크 (Sysway)	CQM1-CIF02	A
		PC98	D-SUB 25핀 암		CQM1-CIF01	-
		PC98 노트	D-SUB 하프 피치 14핀 암		CQM1-CIF01 및 XW2Z-S001	-
	내장 RS232C 포트 D-SUB 25핀 암 *3	DOS/V	D-SUB 9핀 수	상위 링크 (Sysway)	XW2Z-200S-CV　 XW2Z-500S-CV XW2Z-200S-V XW2Z-500S-V	B
		PC98	D-SUB 25핀 암		XW2Z-200S XW2Z-500S	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200S 또는 XW2Z-500S 및 XW2Z-S001	-
상위 링크 유닛 *2 C200H-LK201-V1 C120-LK201-V1	RS232C 포트 D-SUB 25핀 암	DOS/V	D-SUB 9핀 수	상위 링크 (Sysway)	XW2Z-200P-V XW2Z-500P-V	C
		PC98	D-SUB 25핀 암		XW2Z-200P XW2Z-500P	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200P 또는 XW2Z-500P 및 XW2Z-S001	-
커뮤니케이션 보드 (Sysmacα 전용)	RS232C 포트 D-SUB 9핀 암	DOS/V	D-SUB 9핀 수	상위 링크 (Sysway)	XW2Z-200S-CV XW2Z-500S-CV XW2Z-200S-V XW2Z-500S-V	-
		PC98	D-SUB 25핀 암		XW2Z-200S XW2Z-500S	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200S 또는 XW2Z-500S 및 XW2Z-S001	-

*1 CPM2A 시리즈 PLC에서 로트 번호(4자리 또는 5자리)의 앞자리 4번째 숫자가 9인 경우, 툴버스(Toolbus) 연결을 지원하지 않습니다(상위 링크는 지원합니다).
*2 SYSMACα(시스맥 알파) 시리즈의 Z 타입(C200HX/C200HG/H200HE-Z)에서는 본 상위 링크 유닛을 Cx-Programmer 등의 주변 도구에는 사용할 수 없습니다.
*3 C200HS 시리즈에서는 CPU21/23/31/33만 지원합니다.

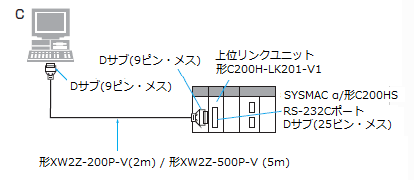

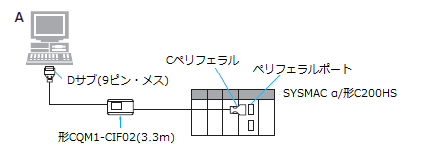

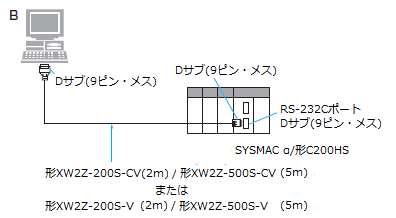

〔연결도〕

*3 C200HS 시리즈에서는 CPU21/23/31/33만 지원합니다.
