CS1/CJ1 시리즈와 PC의 연결 케이블 조합을 알려주세요.

아래 표의 조합으로 사용하십시오.
〔표1〕

유닛		PC		네트워크 유형 (직렬 통신 모드)	형식	연결도
종류・형식	포트	종류	포트

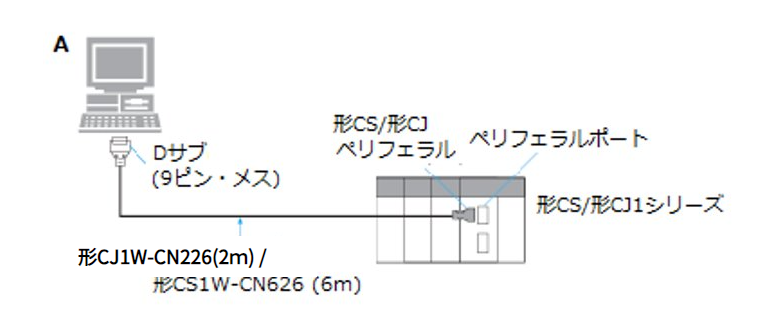

CPU 유닛	내장 주변기기 포트	DOS/V (*)	D-SUB 9핀 수	툴버스 (Toolbus) 또는 상위 링크 (Sysway)	CS1W-CN226 CS1W-CN626	A
		PC98	D-SUB 25핀 암	상위 링크 (Sysway)	CS1W-CN225 CS1W-CN625	-
		PC98 노트	D-SUB 하프 피치 14핀 암		CS1W-CN227 CS1W-CN627	-

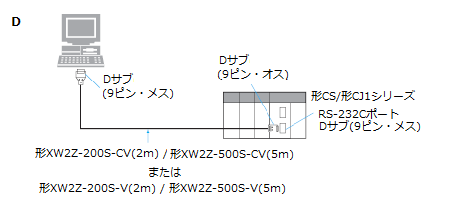

	내장 RS232C 포트 D-SUB 9핀 암	DOS/V (*)	D-SUB 9핀 수	툴버스 (Toolbus) 또는 상위 링크 (Sysway)	XW2Z-200S-CV XW2Z-500S-CV	D
				상위 링크 (Sysway)	XW2Z-200S-V XW2Z-500S-V	D
		PC98	D-SUB 25핀 암		XW2Z-200S XW2Z-500S	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200S 또는 XW2Z-500S 및 XW2Z-S001	-
시리얼 커뮤니케이션 보드/유닛 (보드는 CS 전용)	RS232C 포트 D-SUB 9핀 암	DOS/V (*)	D-SUB 9핀 수	상위 링크 (Sysway)	XW2Z-200S-CV XW2Z-500S-CV XW2Z-200S-V XW2Z-500S-V	-
		PC98	D-SUB 25핀 암		XW2Z-200S　 XW2Z-500S	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200S　 또는 XW2Z-500S 및 XW2Z-S001	-

〔표2〕　
CS/CJ1 시리즈의 주변기기 포트에 RS232C 케이블을 연결할 경우, 아래 표의 연결 방식이 가능합니다.

유닛		PC		네트워크 타입 (직렬 통신 모드)	형식	연결도
종류・형식	포트	종류	포트

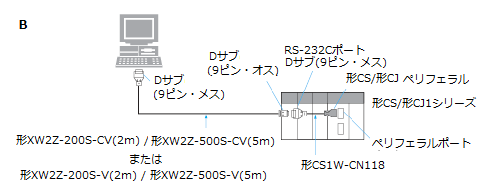

CPU 유닛	내장 주변기기 포트	DOS/V (*)	D-SUB 9핀 수	툴버스 (Toolbus) 또는 상위 링크 (Sysway)	CS1W-CN118 및 XW2Z-200S-CV 또는 XW2Z-500S-CV	B
		PC98	D-SUB 25핀 암	상위 링크 (Sysway)	CS1W-CN118 및 XW2Z-200S 또는 XW2Z-500S	-
		PC98 노트	D-SUB 하프 피치 14핀 암		CS1W-CN118 및 XW2Z-200S 또는 XW2Z-500S 및 XW2Z-S001	-

〔표3〕
기존 케이블 CQM1-CIF01, CQM1-CIF02를 사용하여 CS1의 주변기기 포트에 연결하는 경우, 아래의 연결 방식이 가능합니다.

유닛		PC		네트워크 타입 (직렬 통신 모드)	형식	연결도
종류・형식	포트	종류	포트

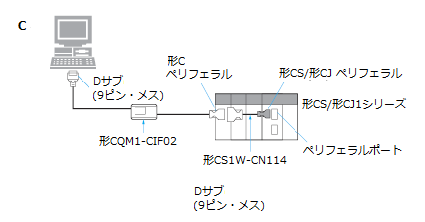

CPU 유닛	내장 주변기기 포트	DOS/V (*)	D-SUB 9핀 수	상위 링크 (Sysway)	CS1W-CN114 및 CQM1-CIF02	Ｃ
		PC98	D-SUB 25핀 암		CS1W-CN114 및 CQM1-CIF01	-
		PC98 노트	D-SUB 하프 피치 14핀 암		CS1W-CN114 및 CQM1-CIF01 및 XW2Z-S001	-

(*) PC의 USB 포트를 사용하여 연결할 경우, USB-시리얼 변환 케이블: CS1W-CIF31을 별도로 준비해 주십시오.


〔연결도〕
