CS1W-BC□□2와 CS1W-BC□□3의 차이점을 알려주세요.

CS1W-BC□□2와 CS1W-BC□□3의 차이점을 알려주세요.

형식 CS1W-BC??2는 형식 CS1 전용, 형식 CS1W-BC??3는 형식 CS1/형식 C200H용 CPU 베이스 유닛의 형식입니다.
장착 가능한 유닛이나 증설 패턴에 차이가 있습니다. 아래 표를 참조하십시오.

■형식

형식	사양	슬롯 수
형 CS1W-BC022	CPU 베이스 유닛(형 CS1 유닛 전용)	2 *1
형 CS1W-BC032		3
형 CS1W-BC052		5
형 CS1W-BC082		8
형 CS1W-BC102		10
형 CS1W-BI032	형 CS1용 증설 베이스 유닛(형 CS1 유닛 전용)	3
형 CS1W-BI052		5
형 CS1W-BI082		8
형 CS1W-BI102		10

■기능・사양

항목		형 CS1 유닛 전용	형 CS1/C200H 유닛 전용
형식	CPU 베이스 유닛	형 CS1W-BC??2	형 CS1W-BC??3
	형 CS1 증설 베이스 유닛	형 CS1W-BI??2	형 CS1W-BI??3
장착 가능 유닛	형 CS1 기본 I/O 유닛	○
	형 CS1 고기능 I/O 유닛	○
	형 CS1　CPU 고기능 유닛	○
	형 C200H　기본 I/O 유닛	Ｘ	○
	형 C200H　그룹 2 다점 유닛	X	○
	형 C200H　고기능 I/O 유닛	X	○
공통 사양	종류 (CPU 베이스 유닛)	2/3/5/8/10 슬롯 (2슬롯용은 증설 장치를 연결할 수 없습니다)
	종류 (형 CS1용 증설 베이스 유닛)	3/5/8/10 슬롯

◆확장 패턴
다음 4가지 패턴이 가능합니다.

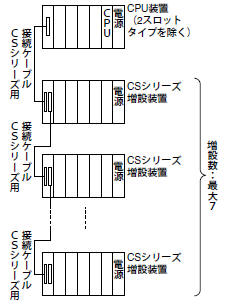

①　CPU 장치와 형 CS 시리즈 증설 장치
　　　　　

② CPU 장치와 형식 C200H용 I/O 증설 장치
　　・CPU 베이스 유닛(형 CS 시리즈 유닛 전용) 사용 시 불가
　　　　

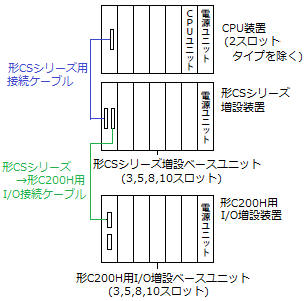

③ CPU 장치와 형 CS 시리즈 증설 장치 및 형 C200H용 I/O
　　・CPU 베이스 유닛(CS 시리즈 유닛 전용) 사용 시 불가.
　　　또한 제조 번호가 000427(2000년 4월 27일) 이전의 CPU 유닛을 사용하고 CS 시리즈 증설 베이스 유닛(CS 시리즈 전용)을 사용한 경우, 그 이후의 C200H 시리즈 유닛은 사용할 수 없습니다.
　　　

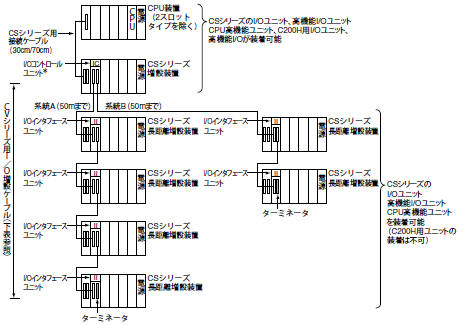

④ CPU 장치와 형 CS 시리즈 장거리 증설 장치(총 7대까지)
　　・CPU 베이스 유닛(CS 시리즈 유닛 전용) 사용 시 불가.
　　　또한, 제조 번호가 000427(2000년 4월 27일) 이전의 CPU 유닛을 사용하고, 형 CS 시리즈 증설 베이스 유닛(CS 시리즈 전용)을 사용한 경우, 그 이후의 C200H 시리즈 유닛은 사용할 수 없습니다.
　　

◆증설 장치
형 CS 시리즈 CPU 장치 외에 구성 유닛을 증설하고자 할 때는, 형 CS 시리즈 CPU 장치에 형 CS 시리즈 증설 장치를 연결할 수 있습니다.
증설 장치에는 다음 4종류가 있습니다. 형 CS 시리즈용과 형 C200H 시리즈용 증설 장치를 혼용하여 사용하는 경우, 형 CS 시리즈 증설 장치에서 형 C200H 시리즈 I/O 증설 장치로의 연결은 가능하지만, 형 C200H 시리즈 I/O 증설 장치에서 형 CS 시리즈 증설 장치로의 연결은 하지 마십시오.
또한, 2슬롯 타입의 CPU 장치(CPU 베이스 유닛: 형식 CS1W-BC02□)에는 증설 장치를 연결할 수 없습니다.
　
・베이스 유닛을 혼용한 경우의 예

	장치	베이스 유닛		형식 CS 시리즈 유닛	형 C200H 시리즈 유닛
		명칭	형식
예 1	CPU 장치	CPU 베이스 유닛	형 CS1W-BC??3	○	○
	증설 장치	형 CS 시리즈 증설 베이스 유닛	형 CS1W-BI??3	○	○
		형 C200H 시리즈용 I/O 증설 베이스 유닛	형 C200HW-I??1-V1	X	○
예 2	CPU 장치	CPU 베이스 유닛	형식 CS1W-BC??3	○	○
	증설 장치	형 CS 시리즈 전용 증설 베이스 유닛	형 CS1W-BI??2	○　*3	Ｘ　*1
		형 CS 시리즈 증설 베이스 유닛	형 CS1W-BI??3	○　*3	○　*3
예 3	CPU 장치	CPU 베이스 유닛	형식 CS1W-BC??3	○	○
	증설 장치	형 CS 시리즈 전용 증설 베이스 유닛	형 CS1W-BI??2	○　*3	X　*1
		형 C200H 시리즈용 I/O 증설 베이스 유닛	형 C200HW-BI??1-V1	X	○　*3
예 4	CPU 장치	형 CS 시리즈 전용 CPU 베이스 유닛	형 CS1W-BC??2	○	X *2
	증설 장치	형 CS 시리즈 전용 증설 베이스 유닛	형 CS1W-BI??2	○　*3	X　*1, 2
		형 CS 시리즈 증설 베이스 유닛	형 CS1W-BI??3	○　*3	X　*2

*1　형CS 시리즈 증설 장치(형CS 시리즈 유닛 전용: 형CS1W-BI□□2)에는 형C200H 시리즈 유닛 형(형C200H 시리즈 기본 I/O 유닛, 형C200H 시리즈 그룹2 다점 I/O 유닛, 형C200H 시리즈 고기능 I/O 유닛)은 사용할 수 없습니다.
*2　형 CS 시리즈 CPU 장치(형 CS 시리즈 유닛 전용: 형 CS1W-BC□□2)를 사용한 경우, CPU 장치 및 증설 장치에 형 C200H 시리즈 유닛을 장착해도 CPU 유닛에서 인식할 수 없습니다.
*3　제조 번호가 000427(2000년 4월 27일) 이전인 CPU 유닛을 사용하고, 형 CS 시리즈 증설 장치(형 CS 시리즈 전용: 형 CS1W-BI□□2)를 사용한 경우, 그 이후의 증설 장치에는 CS1 시리즈 유닛, 형 C200H 시리즈 유닛을 사용할 수 없습니다(CPU 유닛에서 유닛을 인식할 수 없음).
또한, 형 CS 시리즈 CPU 장치(C형 CS 시리즈 유닛 전용: 형 CS1W-BC□□2)를 사용한 경우, 증설 장치에 형 CS1 시리즈 유닛, 형 C200H 시리즈 유닛은 사용할 수 없습니다.
형 CS1W-BC□□2/BI□□2와 형 CS1W-BI□□3을 혼용하여 사용할 경우, 제조 번호가 000428(2000년 4월 28일) 이후의 CPU 유닛을 사용하십시오.
(단, CPU 장치(형 CS 시리즈 유닛 전용: 형 CS1W-BC□□2)를 사용한 경우, 위 "참고 3"의 제한 사항이 있으므로 000428 이후의 CPU 유닛을 사용하더라도 증설 장치 상에는 형 C200H 시리즈 유닛을 장착할 수 없습니다.)

・연결 케이블

연결	형 CS 시리즈용 I/O 연결 케이블	형 CS 시리즈 ⇒형 C200H용 I/O 연결 케이블	길이 (m)
	형 CS1W-CN313	형 CS1W-CN311	0.3
	형 CS1W-CN713	형 CS1W-CN711	0.7
	형 CS1W-CN223	형 CS1W-CN221	2
	형 CS1W-CN323	형 CS1W-CN321	3
	형 CS1W-CN523	형 CS1W-CN521	5
	형 CS1W-CN133	형 CS1W-CN131	10
	형 CS1W-CN133B2	형 CS1W-CN131B2	12

　　
■참고사항
형 CS 시리즈 유닛, 형 C200H 시리즈 유닛의 상세한 제한 사항 등에 대해서는, 상품 정보 URL에서 카탈로그, 사용자 매뉴얼을 다운로드하여 확인해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다)
