CQM1H와 PC의 연결 케이블 조합을 알려주세요.

CQM1H와 PC의 연결 케이블 조합을 알려주세요.

아래 표의 조합으로 사용하십시오.
PC의 USB 포트를 사용하는 경우 USB-직렬 변환 케이블: CS1W-CIF31을 사용하십시오.
전용 드라이버 다운로드 위치 및 설치 방법은 " CS1W-CIF31의 USB 드라이버는 어디에 있습니까? "를 참조하십시오.

유닛		PC		네트워크 타입 (직렬 통신 모드）	형식	연결도
종류・형식	포트	종류	포트
CPU 유닛(*1)	주변기기 포트	DOS/V	D-SUB 9핀 수	툴버스 (Toolbus) 또는 상위 링크 (Sysway)	CS1W-CN114 및 CQM1-CIF02	B
					CS1W-CN226 또는 CS1W-CN626	A
		PC98	D-SUB 25핀 암		CS1W-CN114 및 CQM1-CIF01	-
		PC98 노트	D-SUB 하프 피치 14핀 암		CS1W-CN114 및 CQM1-CIF01 및 XW2Z-S001	-
	내장 RS232C 포트 D-SUB9핀 암	DOS/V	D-SUB 9핀 수	상위 링크 (Sysway)	XW2Z-200S-CV(*2) 또는 XW2Z-500S-CV(※2)	D
					XW2Z-200S-V 또는 XW2Z-500S-V	D
		PC98	D-SUB 25핀 암		XW2Z-200S 또는 XW2Z-500S	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200S 또는 XW2Z-500S 및 XW2Z-S001	-
시리얼 커뮤니케이션 보드	RS232C 포트 D-SUB 9핀 암	DOS/V	D-SUB 9핀 수	상위 링크 (Sysway)	XW2Z-200S-CV(*2) 또는 XW2Z-500S-CV(※2)	-
					XW2Z-200S-V 또는 XW2Z-500S-V	-
		PC98	D-SUB 25핀 암		XW2Z-200S 또는 XW2Z-500S	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200S 또는 XW2Z-500S 및 XW2Z-S001	-

(*1) CPU 유닛은 2012년 3월에 생산이 종료되었습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
(*2) XW2Z-□□□S-CV 케이블은 정전기 대책 강화 제품입니다.


CQM1H의 주변기기 포트에 RS-232C 케이블을 연결할 경우, 아래 표와 같이 CS1W-CN118을 사용합니다.

유닛		PC		네트워크 타입 (직렬 통신 모드）	형식	연결도
종류・형식	포트	종류	포트
CPU 유닛 (*1)	주변기기 포트	DOS/V	D-SUB 9핀 수	툴버스 (Toolbus) 또는 상위 링크 (Sysway)	XW2Z-200S-CV（*2） 또는 XW2Z-500S-CV(※2) 및 CS1W-CN118	C
					XW2Z-200S-V 또는 XW2Z-500S-V와 CS1W-CN118	C
		PC98	D-SUB 25핀 암		XW2Z-200S 또는 XW2Z-500S 및 CS1W-CN118	-
		PC98 노트	D-SUB 하프 피치 14핀 암		XW2Z-200S 또는 XW2Z-500S 및 CS1W-CN118 및 XW2Z-S001	-

(*1) CPU 유닛은 2012년 3월에 생산이 종료되었습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
(*2) XW2Z-□□□S-CV 케이블은 정전기 대책 강화 제품입니다.
　　

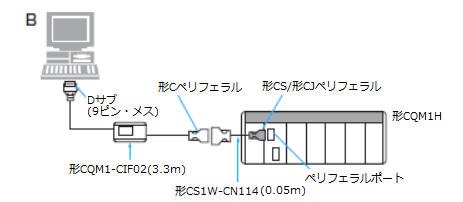

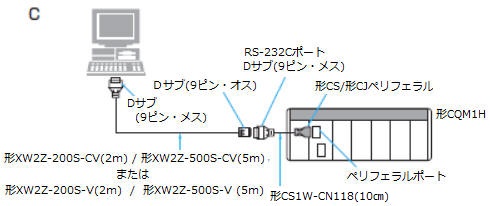

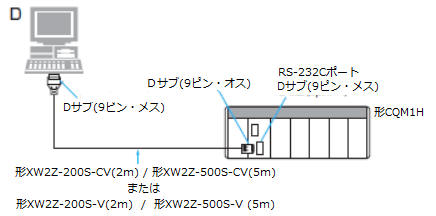

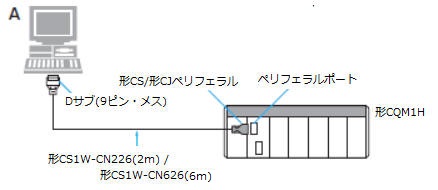

【연결도】
　　
　　


　　
　

　　

【주의】
CS1/CJ1과 연결하는 PC98용 케이블: CS1W-CN225/625 및 PC98 노트북용 케이블: CS1W-CN227/627은 CQM1H-CPU□□에서 사용할 수 없습니다.
PC98 컴퓨터에서는 RS/CS 신호 체크를 수행하지만, CQM1H에서는 RS/CS 반전 처리가 이루어지지 않습니다.

PC용 주변 도구(Sysmac Studio/CX-Programmer 등)와의 연결 방법은 아래에서 확인할 수 있습니다.
FA 컨트롤러 공통 PC용 주변 도구(Sysmac Studio/CXProgrammer 등)의 FA 컨트롤러 연결 방법
