■응차 거리(광전 센서 용어 해설)

■응차 거리(광전 센서 용어 해설)

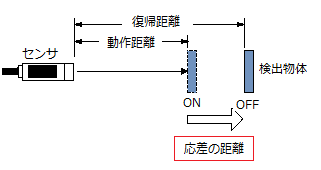

아래 그림과 같이 동작 거리와 복귀 거리 사이의 차이를 응답차라고 합니다.
응차가 없으면 동작 거리 부근에서 ON/OFF를 반복하는 현상(채터링)이 발생합니다.
이를 방지하기 위해 응답차를 설정합니다.
한편, 투과형, 회귀 반사형에는 응답차 값이 없습니다.



■대표적인 기종의 응답차
・기타 기종에 대해서는 카탈로그의 "■정격・성능"란을 참조하십시오.

시리즈	종류	형식(대표 예)	응차
형 E3Z	확산 반사형	형 E3Z-D61　 형 E3Z-D66 형 E3Z-D81　 형 E3Z-D86	●응차　　　검출 거리의 20% 이하 ●검출 거리　100㎜ (백화지 100x100㎜)
		형 E3Z-D62　 형 E3Z-D67 형 E3Z-D82　 형 E3Z-D87	●응차　　　검출 거리의 20% 이하 ●검출 거리　1m (백화용지 300x300㎜)
	거리 설정형	형 E3Z-LS61　 형 E3Z-LS81 형 E3Z-LS66　 형 E3Z-LS86	●응차　　　설정 거리의 10% 이하 *1 ●설정 거리　40~200㎜ (백화지 100x100㎜） 　　　　　　40~160㎜ (흑지 100x100㎜)
		형 E3Z-LS63　 형 E3Z-LS83 형 E3Z-LS68　 형 E3Z-LS88	●응차　　　설정 거리의 2% 이하 ●설정 거리　20~80㎜ (백화지 25x25㎜)
형 E3T	확산 반사형	형 E3T-FD11　 형 E3T-FD11M 형 E3T-FD12　 형 E3T-FD12M 형 E3T-FD13　 형 E3T-FD13M 형 E3T-FD14　 형 E3T-FD14M	●응차　　　6㎜ 이하 ●검출 거리　5~30㎜ (백화지 50x50㎜)
		형 E3T-CD11　 형 E3T-CD13	●응차　　　검출 거리의 15% 이하 ●검출 거리　5~30㎜ (백화지 100x100㎜)
	제한 반사형	형 E3T-SL11　 형 E3T-SL11M 형 E3T-SL12　 형 E3T-SL12M 형 E3T-SL13　 형 E3T-SL13M 형 E3T-SL14　 형 E3T-SL14M	●응차　　　2㎜ 이하 ●검출 거리　5~15㎜ (백화용지 50x50㎜)
		형 E3T-SL21　 형 E3T-SL21M 형 E3T-SL22　 형 E3T-SL22M 형 E3T-SL23　 형 E3T-SL23M 형 E3T-SL24　 형 E3T-SL24M	●응차　　　6㎜ 이하 ●검출 거리　5~30㎜ (백화용지 50x50㎜)
	BGS 반사형	형 E3T-FL11 형 E3T-FL12 형 E3T-FL13 형 E3T-FL14	●응차　　　0.5㎜ 이하 ●검출 거리　1~15㎜ (백화용지 50x50㎜)
		형 E3T-FL21 형 E3T-FL22 형 E3T-FL23 형 E3T-FL24	●응차　　　2㎜ 이하 ●검출 거리　1~30㎜ (백화지 50x50㎜)

*1 카탈로그에 기재된 "응차-거리 특성" 그래프를 참조하십시오
