타이머의 G 모드(신호 온/오프 딜레이) 동작과 대상 기종을 알려주세요.

타이머의 G 모드(신호 온/오프 딜레이) 동작과 대상 기종을 알려주세요.

G 모드는 시작 신호가 ON된 시점부터 설정 시간 후 출력이 ON되며, 시작 신호가 OFF된 시점부터 설정 시간 후 출력이 OFF됩니다. 자세한 내용은 아래 표를 참조하십시오.

(표1) G 모드 동작

동작

●기본 동작 타이머의 전원 전압이 인가되어 있고, 리셋 신호가 OFF 상태일 때, 시작 신호가 ON되면 계시가 시작됩니다. 설정 시간에 도달하면 출력이 ON됩니다. (온딜레이 동작) 이후, 시작 신호가 OFF가 되면 다시 계시를 시작합니다. 설정 시간에 도달하면 출력이 OFF가 됩니다. (오프 딜레이 동작) 시작 신호가 계시 중에 OFF된 경우, 시작 신호가 OFF된 타이밍에 출력이 ON되어 계시를 시작합니다. 설정 시간에 도달하면 출력이 OFF됩니다. 시작 신호가 계시 중에 ON된 경우, 시작 신호가 ON된 타이밍에 출력이 OFF되며 계시를 시작합니다. 설정 시간에 도달하면 출력이 ON됩니다. ● 리셋 ・전원 리셋 출력 중 및 계시 중에 전원이 OFF되면 출력은 OFF됩니다. 전원이 재투입되면 그간의 계시는 리셋되어 0이 됩니다 . ・신호 리셋 출력 중, 계시 중에 리셋 신호가 입력되면 출력은 OFF됩니다.

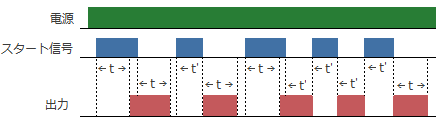

타임 차트

t: 설정 시간 t'<t

시리즈	전원 전압	입력	출력	형식
형 H3CR-A *1 *2	AC100~240V/ DC100~125V	무전압 입력	접점 출력 시간 제한 접점: 2c	형식 H3CR-A 형식 H3CR-A-301
		전압 입력 *3 *8		형식 H3CR-AP
	AC24~48V/ DC12~48V	무전압 입력	접점 출력 시간 제한 접점: 2c	형식 H3CR-A 형식 H3CR-A-301
		전압 입력 *4 *8		형 H3CR-AP
	AC24~48V/ DC12~48V	무전압 입력	트랜지스터 출력	형 H3CR-AS
형 H3DT-L	AC/DC 24~240V	전압 입력 *5 *8	접점 출력 시간 제한 접점: 1c	형식 H3DT-L1
			접점 출력 시간 제한 접점: 2c 또는 시간 제한 접점: 1c 순간 접점: 1c (전환)	형식 H3DT-L2
형 H3DK-M/S	AC/DC 24~240V	전압 입력 *5 *8	접점 출력 시간 제한 접점: 1c	형식 H3DK-M1
			접점 출력 시간 제한 접점: 2c 또는 시간 제한 접점: 1c 순간 접점: 1c (전환)	형식 H3DK-M2
	DC12V	전압 입력 *6 *8	접점 출력 시간 제한 접점: 1c	형식 H3DK-M1A
			접점 출력 시간 제한 접점: 2c 또는 시간 제한 접점: 1c 순간 접점: 1c (전환)	형식 H3DK-M2A
형 H3DS	AC24~230V/ DC24~48V	전압 입력 *7 *8	접점 출력 시간 제한 접점: 1c	형식 H3DS-ML

*1　G 모드는 2013년 4월부터 지원합니다. (2013년 3월 이전 기종은 지원하지 않습니다.)
*2　플러그인 타입입니다. 별매 소켓이 필요합니다. 해당 FAQ를 참조하십시오.
형식 뒤에 전원 전압 지정이 필요합니다. 해당 FAQ를 참조하십시오.
*3　H 레벨: AC85~264V/DC85~137.5V 　　　L 레벨: AC0~10V/DC0~10V
*4　H 레벨:AC20.4~52.8V/DC10.8~52.8V　　L 레벨: AC0~2.4V/DC0~1.2V
*5　H 레벨: AC/DC20.4~264V　　　　　　　　L 레벨: AC/DC0~2.4V
*6　H 레벨:DC10.8~13.2V　　　　　　　　L 레벨: DC0~1.2V
*7　H 레벨: AC20.4~253V/DC20.4~52.8V L 레벨: AC/DC0~2.4V
*8　H 레벨과 L 레벨 사이의 전압 인가는 피하십시오.
L 레벨 이상, H 레벨 미만의 전압을 인가하면 동작이 불안정해집니다.
