타이머의 플리커 동작이란 어떤 동작입니까?

타이머의 플리커 동작이란 어떤 동작입니까?

플리커 동작은 "타이머 전원 인가 또는 시작 신호 ON 후 일정 시간마다 ON/OFF를 반복하는" 동작입니다.
플리커 동작의 설정 시간은 1종류뿐이며, OFF 시간과 ON 시간은 동일합니다.
(OFF 시간과 ON 시간을 서로 다른 시간으로 동작시키고 싶으신 경우 해당 FAQ를 참조하십시오.)

출력에는 홀드 출력과 원샷 출력이 있습니다.
단, 원샷 출력은 오프 스타트만 가능합니다.
(표1)의 타임 차트를 참조하십시오.

제품 선정에 대해서는 디지털 타이머를 원하시는 경우 이 FAQ를, 아날로그 타이머를 원하시는 경우 이 FAQ를 참조하십시오.

(표1) 플리커 동작
t: 설정 시간　　　　

플리커 오프 시작 *6	전원 시작 *7	홀드 출력	타이머 전원 공급 시, 리셋(*2)될 때까지 설정된 시간마다 OFF, ON, OFF, ON...을 반복합니다. *3 *4
		원 샷 출력	타이머에 전원이 인가되면 리셋(*2)될 때까지 설정된 시간마다 원샷 출력(＊)을 합니다. 원샷 시간은 99.99초 이하입니다. *3

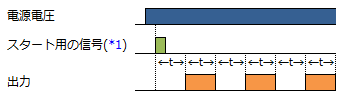

	신호 시작 *7	홀드 출력	타이머 전원 공급 시 시작 신호(*1)가 ON되면 리셋(*2)될 때까지 설정된 시간마다 OFF, ON, OFF, ON...을 반복합니다. *3 *4

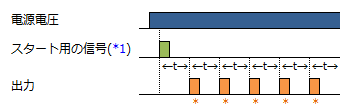

		원 샷 출력	타이머의 전원이 인가되어 있을 때 시작 신호(*1)가 ON이 되면, 리셋(*2)될 때까지 설정된 시간마다 원샷 출력(＊ )을 합니다. 원샷 시간은 99.99초 이하입니다. *3
플리커 온 시작 *5 *6	전원 시작 *7	홀드 출력	타이머 전원 공급 시, 리셋(*2)될 때까지 설정된 시간마다 ON, OFF, ON, OFF...를 반복합니다. *3

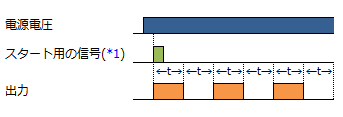

	신호 시작 *7	홀드 출력	타이머의 전원이 인가되어 있을 때 시작 신호(*1)가 ON이 되면, 리셋(*2)될 때까지 설정된 시간마다 ON, OFF, ON, OFF...를 반복합니다. *3

*1　 시작용 신호는 기종에 따라 명칭이 다릅니다. "시작 신호", "시그널 신호"가 해당됩니다.
*2　 전원 리셋(전원을 OFF ), 리셋 입력 ON, 본체의 리셋 키 조작 등의 방법이 있습니다. 리셋 방법은 사용 기종에 따라 다릅니다.
*3 접점 출력의 경우, 제한 시간 접점의 a 접점 동작으로 표시합니다.
*4 ON 시간이 99.99초 이하인 경우, 플리커 동작의 원샷 출력 사용을 검토해 주십시오. 선정에 관한 내용은 해당 FAQ를 참조하십시오.
*5 플리커 온 스타트로 원샷 출력이 가능한 기종은 준비되어 있지 않습니다.
트윈 타이머 기능 사용을 검토해 주십시오. t1: ON 시간, t2: OFF 시간으로 설정합니다.
자세한 내용은 해당 FAQ를 참조하십시오.
*6 출력이 OFF에서 시작하여 OFF, ON, OFF...를 반복하는 동작을 "플리커 오프 시작", 출력이 ON에서 시작하여 ON, OFF, ON...을 반복하는 동작을 "플리커 온 시작"이라고 합니다.
*7 타이머 전원 전압 인가 시점에 계시를 시작하는 동작을 "전원 시작", 타이머 전원 전압 인가 상태에서 시작 신호 ON 시점에 계시를 시작하는 동작을 "신호 시작"이라 합니다.
