타이머의 C 모드(신호 온/오프 딜레이) 동작과 대상 기종을 알려주세요.

Question

Accepted Answer

타이머의 C 모드(신호 온/오프 딜레이) 동작과 대상 기종을 알려주세요.

시작 신호의 상승 또는 하강 타이밍부터 설정 시간 동안 출력이 ON됩니다.

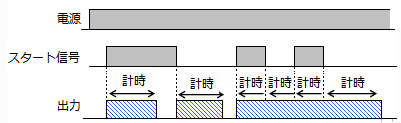

■ 동작 차트

■ 동작

타이머의 전원 전압이 인가되어 있고, 리셋 신호가 OFF일 때, 시작 신호가 ON되면 출력이 ON되어 계시를 시작합니다.
설정 시간에 도달하면 출력이 OFF됩니다.
이후, 시작 신호가 OFF되면 출력이 ON되어 다시 계시를 시작합니다.
설정 시간에 도달하면 출력이 OFF됩니다.

시작 신호가 계시 중에 OFF된 경우, 시작 신호가 OFF된 시점에서 계시를 시작합니다.
시작 신호가 계시 중에 ON된 경우, 시작 신호가 ON된 시점에서 계시를 시작합니다.
설정 시간에 도달하면 출력이 OFF됩니다.

■리셋
・전원 리셋

출력 중 및 계시 중에 전원이 OFF되면 출력은 OFF됩니다.
전원이 재투입되면 그간의 계시는 리셋되어 0이 됩니다.

・신호 리셋

출력 중, 계시 중에 리셋 신호가 입력되면 출력은 OFF됩니다.

■대상 기종

시리즈	전원 전압	입력	출력	형식
형 H3CR-A *1	AC100~240V/ DC100~125V	무전압 입력	접점 출력 시간 제한 접점: 2c	형식 H3CR-A　　　2 형 H3CR-A-301 2
	AC100~240V/ DC100~125V	전압 입력 3　8	접점 출력 시간 제한 접점: 2c	형 H3CR-AP　　 *2
	AC24~48V/ DC12~48V	무전압 입력	접점 출력 시간 제한 접점: 2c	형식 H3CR-A　　　2 형 H3CR-A-301 2
	AC24~48V/ DC12~48V	전압 입력 4　8	접점 출력 시간 제한 접점: 2c	형 H3CR-AP　　　*2
	AC24~48V/ DC12~48V	무전압 입력	트랜지스터 출력	형식 H3CR-AS
형 H3DT-L	AC/DC 24~240V	전압 입력 5　8	접점 출력 시간 제한 접점: 1c	형식 H3DT-L1
형 H3DT-L	AC/DC 24~240V	전압 입력 5　8	접점 출력 시간 제한 접점: 2c 또는 시간 제한 접점: 1c 순간 접점: 1c (전환)	형식 H3DT-L2
형 H3DK-M/S	AC/DC 24~240V	전압 입력 5　8	접점 출력 시간 제한 접점: 1c	형식 H3DK-M1
	AC/DC 24~240V	전압 입력 5　8	접점 출력 시간 제한 접점: 2c 또는 시간 제한 접점: 1c 순간 접점: 1c (전환)	형식 H3DK-M2
	DC12V	전압 입력 6　8	접점 출력 시간 제한 접점: 1c	형식 H3DK-M1A
	DC12V	전압 입력 6　8	접점 출력 시간 제한 접점: 2c 또는 시간 제한 접점: 1c 순간 접점: 1c (전환)	형식 H3DK-M2A
형 H3DS	AC24~230V/ DC24~48V	전압 입력 7　8	접점 출력 시간 제한 접점: 1c	형식 H3DS-ML

　　

*1 플러그인 타입입니다. 별매 소켓이 필요합니다. 관련 FAQ를 참조하십시오.
*2 형식 뒤에 전원 전압(AC100~240V/DC100~125V 또는 AC24~48V/DC12~48V)을 지정하십시오.
*3　H 레벨: AC85~264V/DC85~137.5V 　　　 L 레벨: AC0~10V/DC0~10V
*4　H 레벨:AC20.4~52.8V/DC10.8~52.8V　　L레벨: AC0~2.4V/DC0~1.2V
*5　H레벨: AC/DC20.4~264V　　　　　　　　 L레벨: AC/DC0~2.4V
*6　H레벨:DC10.8~13.2V　　　　　　　　L 레벨: DC0~1.2V
*7　H 레벨: AC20.4~253V/DC20.4~52.8V L 레벨: AC/DC0~2.4V
*8　H 레벨과 L 레벨 사이의 전압 인가는 피하십시오.　　L 레벨 이상, H 레벨 미만의 전압을 인가하면 동작이 불안정해집니다
