타이머의 J 모드 동작을 알려주십시오.

타이머의 J 모드 동작을 알려주십시오.

J 모드(원샷 출력) 설정 시간 후 펄스 출력을 합니다.
전원 시작 동작과 신호 시작 동작의 두 종류가 있습니다.
대상 기종에 대해서는 해당 FAQ를 참조하십시오.

■전원 시작 동작
〔동작 차트〕
　　　　　　
〔기본 동작〕

타이머의 전원 전압이 인가되면 계시가 시작되며, 설정 시간 후 출력이 ON됩니다.
출력 시간은 1초±0.6초(고정)입니다.
출력 시간을 임의로 지정하고자 하는 경우, 디지털 타입의 형식 H5CZ 시리즈, 형식 H5CX 시리즈의 A-2 모드를 검토해 주십시오.

〔리셋〕

출력 중, 계시 중에 전원이 OFF되면 출력은 OFF됩니다.
전원이 재투입되면 그간의 계시는 리셋되고, 새롭게 계시를 시작합니다.

■신호 시작 동작

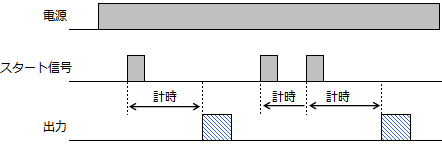

〔동작 차트〕
　　　
〔기본 동작〕

타이머 전원 전압이 인가되어 있을 때, 시작 신호가 입력되면 계시를 시작하고 설정 시간 후 출력이 ON됩니다.
출력 시간은 1초±0.6초(고정)입니다. (출력 시간을 임의로 지정하고자 하는 경우, 디지털 타입의 형식 H5CZ 시리즈, 형식 H5CX 시리즈의 A 모드를 검토해 주십시오)

〔리셋〕

출력 중, 계시 중에 전원이 OFF되면 출력은 OFF됩니다.
전원이 재투입되면 그때까지의 계시는 리셋되고, 새롭게 계시를 시작합니다.
출력 중 또는 계시 중에 리셋 신호가 입력되면 출력이 OFF됩니다.
리셋 신호가 OFF 상태에서 시작 신호가 ON이 되면 새로 계시를 시작합니다.
