■분할 접점형(마이크로 스위치 용어 해설)

■분할 접점형(마이크로 스위치 용어 해설)

분할 접점형이란 일반용 기본 스위치의 기구를 바탕으로 가동·고정 접점을 2분할하여 2조의 동시 접점 접점을 가진 스위치입니다.
가동 접점 측을 공통(COM)으로 하고 있으므로 연결 방법에 따라 직렬 또는 병렬로 구분하여 사용할 수 있습니다.
트윈 접점으로 사용하면 미소 부하 영역에서의 개폐에 높은 신뢰성을 얻을 수 있습니다.

■접촉 형태(분할 접촉형)

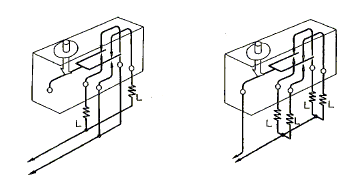

■연결 예시
　　　　
　　● 직렬 연결　　　　　　　　　　● 병렬 연결


■대상 형식: 형 Z-10F□Y-B

액추에이터 종류	형식
핀 누름 버튼형	형 Z-10FY-B
스프링 가는 누름 버튼형	형 Z-10FSY-B
스프링 짧은 누름 버튼형	형 Z-10FDY-B
패널 장착형 누름 버튼	형 Z-10FQY-B
패널 장착 롤러 누름 버튼형	형 Z-10FQ22Y-B
힌지 레버형	형 Z-10FWY-B
힌지 롤러 짧은 레버형	형 Z-10FW22Y-B
힌지 롤러 레버형	형 Z-10FW2Y-B
역동작 힌지 레버형	형 Z-10FMY-B
역동작 힌지 롤러 레버형	형 Z-10FM22Y-B
