온딜레이 동작 타이머 2대를 사용해 반복 동작을 시키고 싶습니다. 회로를 알려주세요.

온딜레이 동작 타이머 2대를 사용해 반복 동작을 시키고 싶습니다. 회로를 알려주세요.

아래 그림과 같은 회로로 검토해 주십시오.

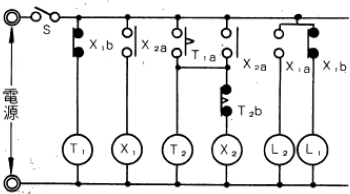

■ 회로 예
　　　　　　　
　　　　　　　　T1, T2: 타이머(전원 켜짐 지연 동작)
　　　　　　　　X1, X2: 보조 릴레이(형 MY 등)
　　　　　　　　L1, L2: 부하
　
■타임 차트
　　　　　　　　　
　　　　　　　　　t1=T1 설정 시간
　　　　　　　　　t2=T2 설정 시간

(주의사항)
상기는 참고 회로 예시입니다. 사용 시 반드시 실기에서 테스트하여 동작에 문제가 없음을 확인한 후 사용하십시오.

또한, 하나의 타이머로 반복 동작을 시키고 싶으신 경우, 트윈 타이머를 사용해 주십시오.
아날로그 타이머는 해당 FAQ 를, 디지털 타이머는 해당 FAQ 를 참조하십시오.
